Comment choisir la meilleure prise Keystone Cat7 pour votre configuration réseau ?

Choisir le meilleur Prise trapézoïdale Chat7 se résume à trois facteurs fondamentaux : type de blindage (STP ou FTP), style de terminaison du connecteur (sans outil ou poinçonnage) et compatibilité avec le calibre du conducteur de votre câble . Obtenez-les correctement et votre réseau atteindra systématiquement la bande passante nominale de 600 MHz de Chat7 sur des distances allant jusqu'à 100 mètres. Les sections ci-dessous détaillent chaque point de décision avec des spécifications spécifiques, des comparaisons et des conseils concrets.

Qu'est-ce qui rend une prise Keystone « compatible Cat7 »

Cat7 est une norme ISO/IEC 11801 Classe F, et non une norme TIA/EIA, ce qui signifie que les détails des spécifications diffèrent des classifications Cat5e/Cat6 les plus courantes. Une véritable prise Keystone Cat7 doit répondre aux seuils de performances minimaux suivants :

Nontez que Cat7 impose un blindage complet sur chaque composant , y compris la prise keystone elle-même. Toute prise étiquetée « Cat7 » mais dépourvue d'un blindage par paire individuelle et d'une tresse globale ne répond pas à la norme, quelles que soient les allégations marketing.

Types de blindage : pourquoi S/FTP n'est pas négociable pour Cat7

Les câbles Cat7 utilisent une construction S/FTP (Screened Foiled Twisted Pair) : chacune des quatre paires est enveloppée individuellement dans une feuille d'aluminium, puis l'ensemble du faisceau est enfermé dans un écran tressé. Une prise trapézoïdale Cat7 doit continuer ce chemin de blindage sans interruption. Voici ce que signifie réellement chaque étiquette de protection :

• FTP/ScTP – Feuille globale unique uniquement. Convient pour Cat6A, insuffisant pour Cat7.
• S/FTP – Paire de foils individuels plus tresse extérieure. Minimum requis pour Cat7.
• SF/FTP – Paire de feuilles individuelles plus tresse extérieure plus feuille extérieure. Dépasse les exigences Cat7 ; couramment utilisé pour les environnements industriels ou à fortes interférences.

Un blindage brisé au point de terminaison agit comme une antenne, invitant à la pénétration des EMI. En pratique, la diaphonie extraterrestre (AXT) peut augmenter jusqu'à 30 dB si le blindage n'est pas correctement mis à la terre au niveau de la prise, suffisamment pour mettre complètement hors ligne une liaison 10GBase-T.

Mise à la terre correcte du bouclier

Une prise blindée n'est utile que si elle est mise à la terre à une extrémité (côté panneau de brassage ou plaque murale). La mise à la terre aux deux extrémités crée une boucle de masse. Recherchez des prises avec un boîtier métallique intégré qui se clipse directement sur un cadre de panneau de brassage mis à la terre : cela élimine le besoin d'un fil de terre en queue de cochon séparé et réduit les erreurs d'installation.

GG45 vs TERA : choisir le bon format de connecteur Cat7

Cat7 n'utilise pas d'interface RJ45 standard. Deux systèmes de connecteurs dominent, et choisir le mauvais signifie acheter des cordons de brassage et des façades incompatibles :

Pour la plupart des laboratoires à domicile et des déploiements dans les petites entreprises, GG45 est le choix pratique car les cordons de brassage RJ45 existants fonctionneront toujours aux niveaux de performances Cat6A tandis que les cordons de brassage Cat7 natifs débloqueront la totalité de la bande passante de 600 MHz.

Style de terminaison : sans outil ou avec poinçonnage

La façon dont vous terminez le câble dans la prise affecte à la fois le temps d'installation et la fiabilité à long terme. Les prises Keystone Cat7 sont disponibles dans deux styles de terminaison principaux :

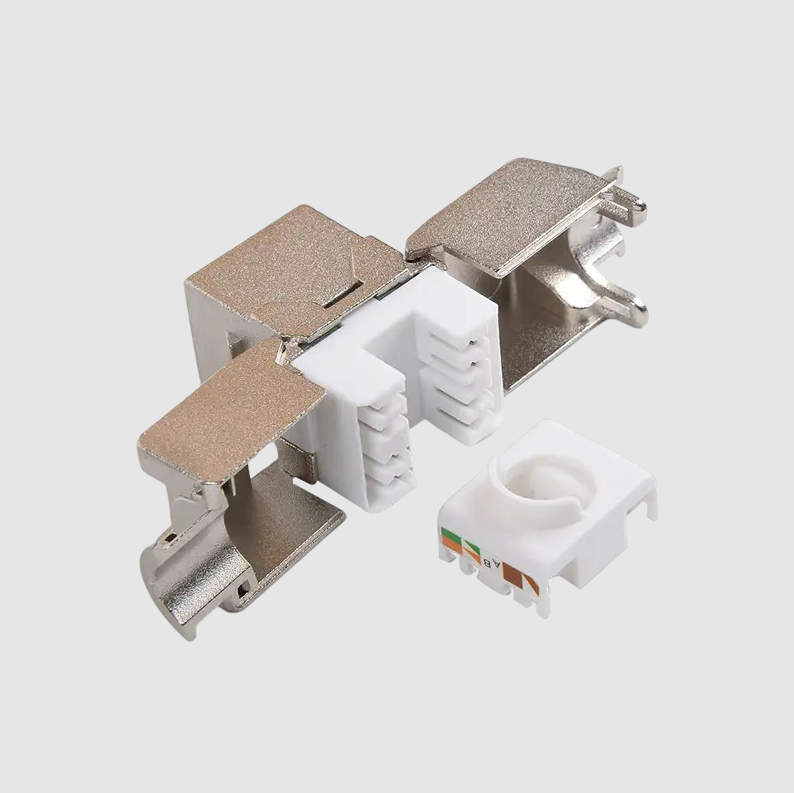

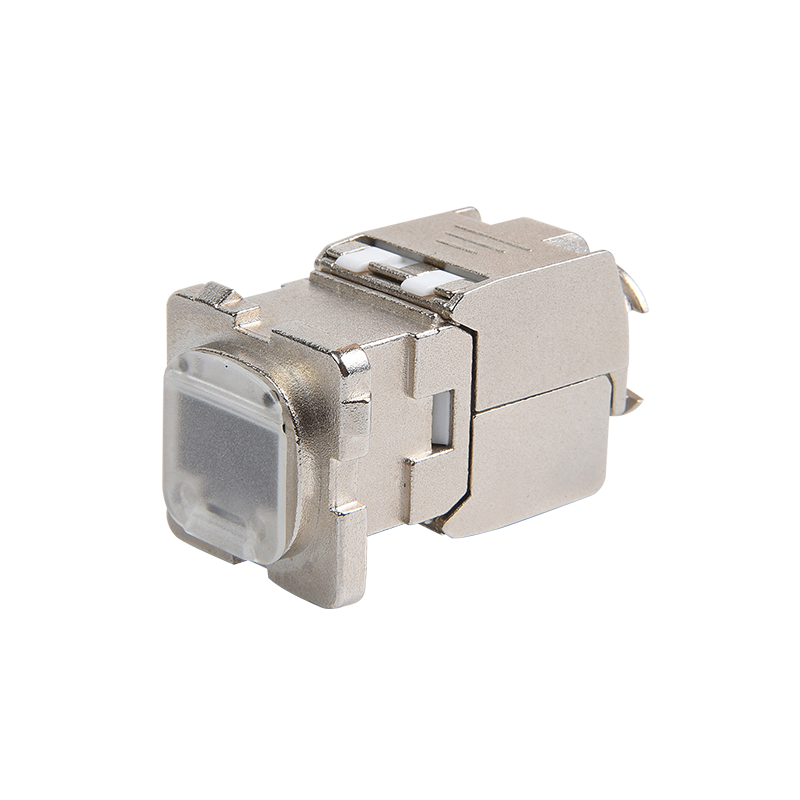

Terminaison sans outil (clip IDC)

Les conducteurs sont insérés dans les fentes étiquetées et un capuchon est enclenché, coupant et établissant le contact simultanément. Les avantages incluent une installation plus rapide (généralement moins de 2 minutes par jack une fois pratiqué), aucun outil de poinçonnage n'est nécessaire et réduit le risque de surconduite des conducteurs. Le compromis est un coût unitaire légèrement plus élevé et une sensation moins familière pour les installateurs expérimentés habitués aux méthodes traditionnelles.

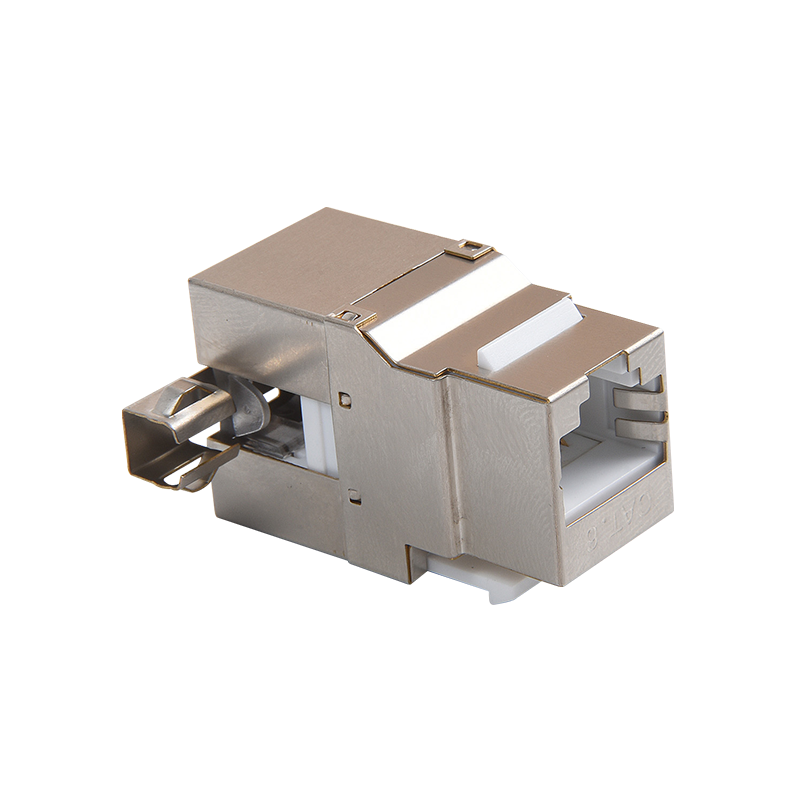

Terminaison punch-down (style 110)

Un outil de poinçonnage 110 entraîne chaque conducteur dans un emplacement IDC. Cette méthode constitue la norme industrielle en matière de câblage structuré et est privilégiée par les professionnels effectuant des travaux de brassage à grand volume. Pour Cat7, assurez-vous que votre outil de poinçonnage dispose d'un réglage à faible impact — une force excessive peut endommager le blindage en aluminium sur des paires individuelles, ce qui dégrade la protection pour laquelle vous avez payé.

Lequel devriez-vous choisir ?

• Bricolage ou petites séries (1 à 10 prises) : L'utilisation sans outil est plus rapide et évite le coût d'un outil de poinçonnage de qualité.
• Professionnel ou grandes séries (20 prises) : Le punch-down avec un outil calibré fournit des résultats plus cohérents à grande échelle.
• Rénovation ou espaces restreints : Les crics sans outils ont généralement un profil arrière plus compact, plus facile à utiliser derrière des boîtiers muraux peu profonds.

Compatibilité des jauges de conducteur : faire correspondre la prise à votre câble

Les câbles Cat7 sont fabriqués en variantes à noyau solide et toronné, chacune nécessitant une conception de contact IDC différente :

• Conducteur massif (22-24 AWG) : Standard pour les passages encastrés dans les murs. Les contacts IDC percent proprement l'isolation sur un fil solide. N'utilisez pas de prises monobrin uniquement avec un câble solide : les ailes de contact peuvent ne pas s'asseoir correctement, provoquant une continuité intermittente.
• Conducteur toronné (26-28 AWG) : Utilisé pour les cordons de brassage. Les contacts IDC multibrins ont une fente plus large pour saisir plusieurs filaments. L'utilisation d'une prise solide uniquement sur un câble multibrins entraîne une résistance de contact élevée et une perte de signal.
• Prises doubles (22-26 AWG) : Acceptez les deux types de conducteurs. Recommandé lorsque vous n'êtes pas sûr des spécifications du câble ou lorsque vous créez un environnement mixte.

Vérifiez toujours que la plage AWG imprimée sur le corps du jack correspond au calibre du conducteur de votre câble avant l'achat.

Configuration de câblage : T568A contre T568B

Prise trapézoïdale Chat7s prend en charge les schémas de câblage T568A et T568B. Le programme lui-même n'affecte pas les performances - ce qui compte, c'est la cohérence entre chaque prise, panneau de brassage et cordon de brassage au sein d'un même parcours. Mélanger le T568A à une extrémité avec le T568B à l'autre crée un câble croisé qui ne fonctionnera pas avec les commutateurs réseau standard.

• T568B est le plus courant dans les installations commerciales nord-américaines.
• T568A est préféré dans les installations gouvernementales et certaines installations internationales, et est requis par ANSI/TIA-570-C pour le câblage résidentiel.

La plupart des prises Cat7 incluent des schémas de câblage à code couleur pour les deux schémas sur le corps ou dans l'emballage. Choisissez-en un et documentez votre choix : cela protège toute personne effectuant la maintenance des années plus tard.

Spécifications clés à vérifier avant d’acheter

Utilisez cette liste de contrôle lors de l'évaluation d'une liste ou d'une fiche technique de prise Keystone Cat7 :

1. Bande passante nominale : Doit être ≥ 600 MHz. Tout ce qui est inférieur est Cat6A ou inférieur.
2. Blindage : Construction S/FTP avec un boîtier conducteur qui s'accouple à un panneau mis à la terre.
3. Perte d'insertion à 600 MHz : Doit être ≤ 0,4 dB selon le modèle de canal ISO/IEC 11801.
4. NEXT (Near-End Crosstalk) à 600 MHz : Recherchez des valeurs ≥ 60 dB pour une marge supérieure au minimum.
5. Perte de réflexion à 600 MHz : ≥ 15 dB est un seuil pratique pour la fiabilité 10GBase-T.
6. Gamme de conducteurs : Confirmez qu'il correspond à l'AWG de votre câble (généralement 22 à 24 AWG pour un Cat7 solide intégré au mur).
7. Cycles d'accouplement : Les prises de qualité sont conçues pour ≥ 750 insertions. Les unités budgétaires n’en spécifient souvent que 200.
8. Placage des contacts : Les contacts plaqués or (≥ 50 µin) résistent à l'oxydation et maintiennent une faible résistance de contact dans le temps.

Erreurs d'installation courantes qui dégradent les performances Cat7

Même le cric le plus performant peut être moins performant s’il est mal installé. Voici les erreurs les plus fréquentes :

• Détorsion excessive à la terminaison : Cat7 autorise un maximum de 13 mm (0,5 po) de conducteur non torsadé au niveau de la prise. Le dépassement augmente la diaphonie et peut échouer à un test de certification de canal.
• Ne pas maintenir la boucle d'égouttement sur le bouclier : Lorsque vous acheminez un câble blindé à travers des cavités murales, laissez une petite boucle pour empêcher l'humidité de s'évacuer le long de la tresse dans le boîtier de la prise.
• Serrage excessif des attaches de câble : La compression du câble S/FTP au niveau des coudes déforme les feuilles des paires individuelles, créant des discontinuités d'impédance. Utilisez des attaches auto-agrippantes au lieu d'attaches zippées en plastique sur les parcours Cat7.
• Non-respect du rayon de courbure minimum : Le câble Cat7 a un rayon de courbure minimum de 8× le diamètre du câble (généralement ~60 mm pour un câble de 7,5 mm de diamètre). Des courbures plus serrées provoquent des réflexions qui échouent aux tests de perte de réflexion.
• Mélange de composants blindés et non blindés : L'utilisation d'une prise Cat7 sur un câble Cat6A non blindé, ou vice versa, annule l'avantage du blindage et crée des discontinuités à la terre.

Quand choisir Prises Keystone Cat7 contre Cat6A

L'infrastructure Cat7 coûte environ 20 à 35 % de plus qu’une installation Cat6A équivalente. Cette prime est justifiée dans des scénarios spécifiques mais inutile dans d’autres :

Test de votre terminaison Cat7 après l'installation

Un testeur sur le terrain est le seul moyen de confirmer qu'un canal Cat7 répond aux spécifications. Les testeurs de schémas de câblage de base sont insuffisants : ils ne mesurent pas les paramètres du domaine fréquentiel. Utilisez un testeur capable de Précision de niveau IIIe ou niveau IV (selon CEI 61935-1) pour certifier un canal Cat7. Tests clés à exécuter :

• Schéma de câblage : Vérifie la continuité des broches et l’absence de paires croisées, divisées ou inversées.
• Balayage de perte d'insertion (jusqu'à 600 MHz) : Confirme que l'atténuation du signal reste dans la limite du canal Cat7 sur toute la plage de fréquences.
• SUIVANT et FEXT : Mesures de diaphonie qui détectent les problèmes de conducteur non torsadé au point de terminaison de la prise.
• Continuité du blindage : Vérifie que le fil de drainage ou la tresse est connecté bout à bout sans court-circuit aux paires de conducteurs.

Si un canal tombe en panne, les coupables les plus courants sont une détorsion excessive au niveau de la prise, une feuille de paire endommagée ou une connexion à la terre du blindage manquante – tous pouvant être résolus en reconnectant la prise plutôt qu'en remplaçant le chemin de câble.
