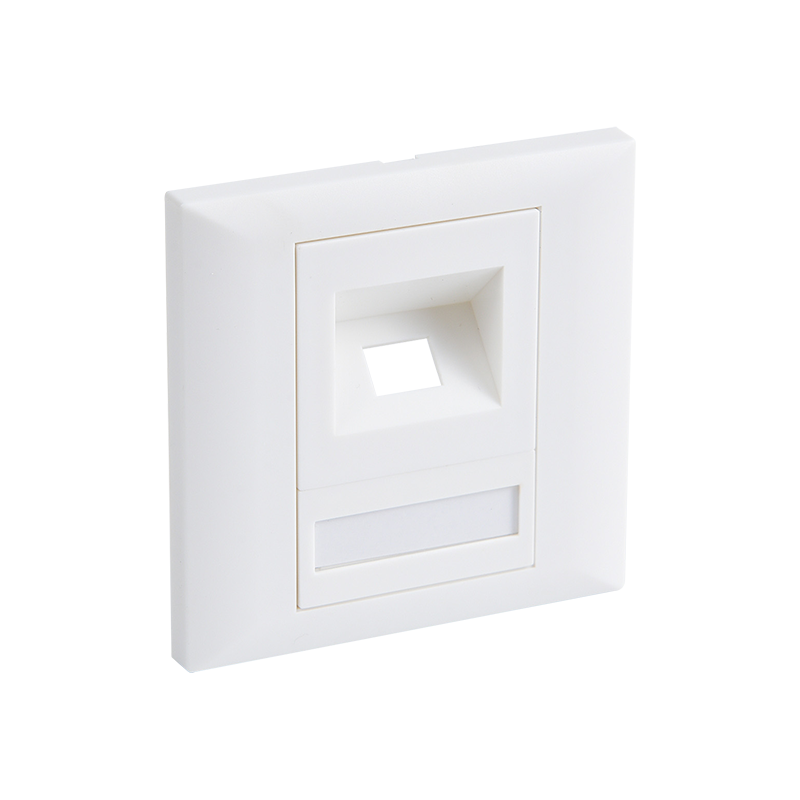

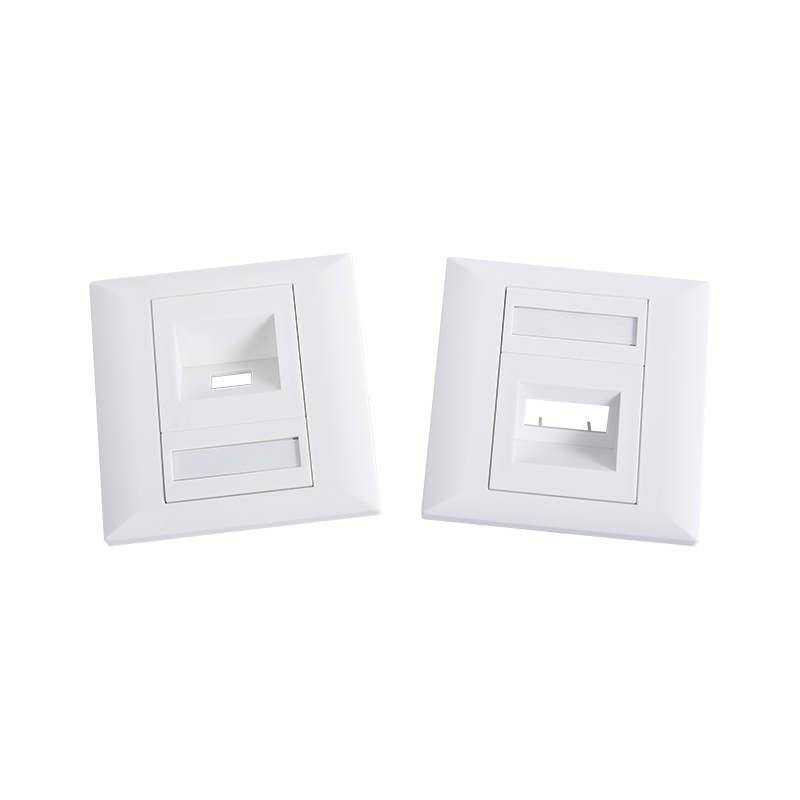

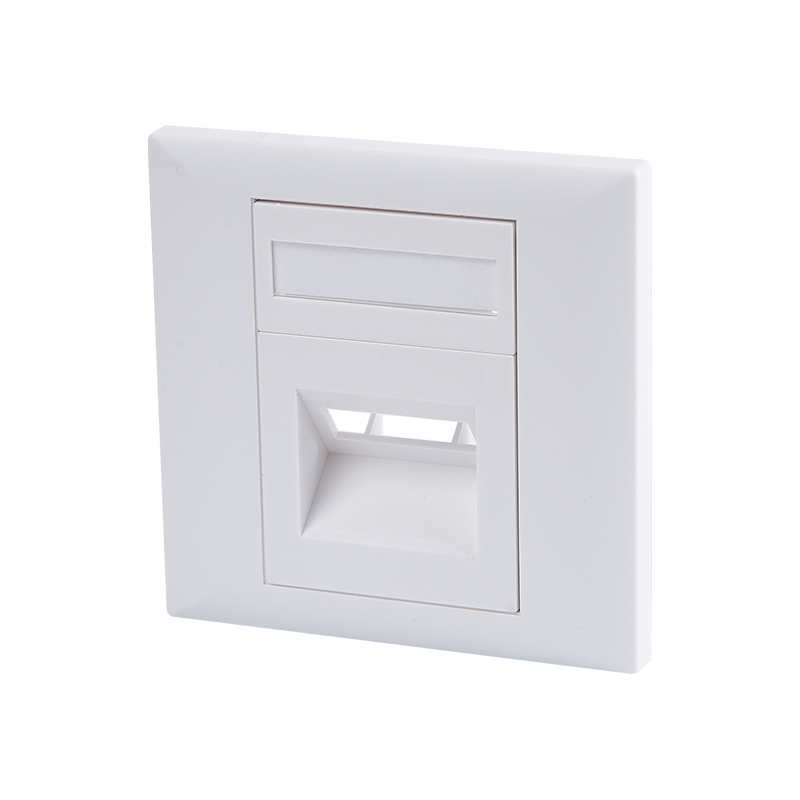

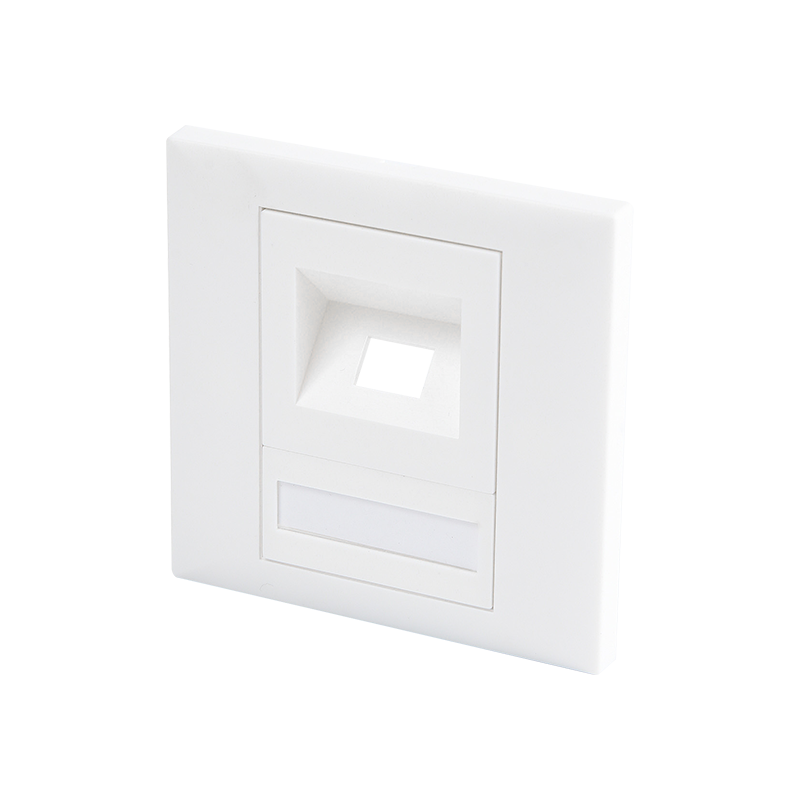

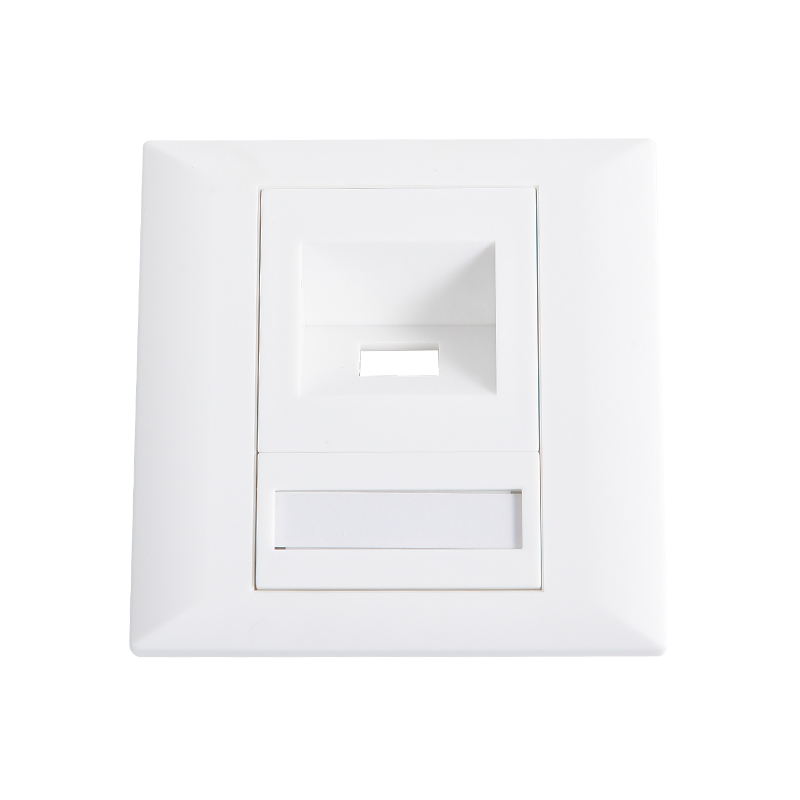

1. Cadre de visage intégré, aucune vis n'est visible à la surface, facile à installer et à démonter.
2. Espace d'identification avant plus grand, pratique pour l'identification des ports, équipé d'une plaque signalétique détachable, pratique pour la gestion des ports.
3. Exigences environnementales: respecter les normes ROHS.
4. Utilisation de plastiques d'ingénierie ABS de haute qualité, anti-collision, résistance à l'impact, pas facile à déformer.
5. Performance environnementale: température: -25 ～ 70 ℃

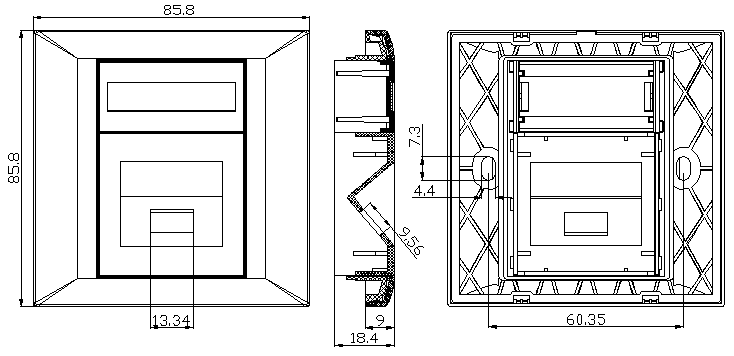

6. Dessin de contour et taille maximale personnalisée
7. Emballage et stockage: le produit est placé dans un sac blister spécial, puis placé dans une boîte en carton, et les accessoires du produit sont placés en même temps, et une étiquette indiquant le modèle et la quantité de produit sont collées dans le coin supérieur gauche de l'avant du carton et le mettent dans le carton. Les produits emballés doivent être stockés dans un entrepôt où la température ambiante est de -5 ℃ ~ 30 ℃, l'humidité relative ne dépasse pas 70%, et il n'y a pas d'acide, d'alcali et d'autres gaz corrosifs dans l'air environnant, et la période de stockage est de trois ans.
Quantité d'emballage régulière: 10 boîtes par boîte, 20 par boîte, 200 par boîte.
8. Remarque: Marque d'utilisation du produit: emballage spécifié par le client

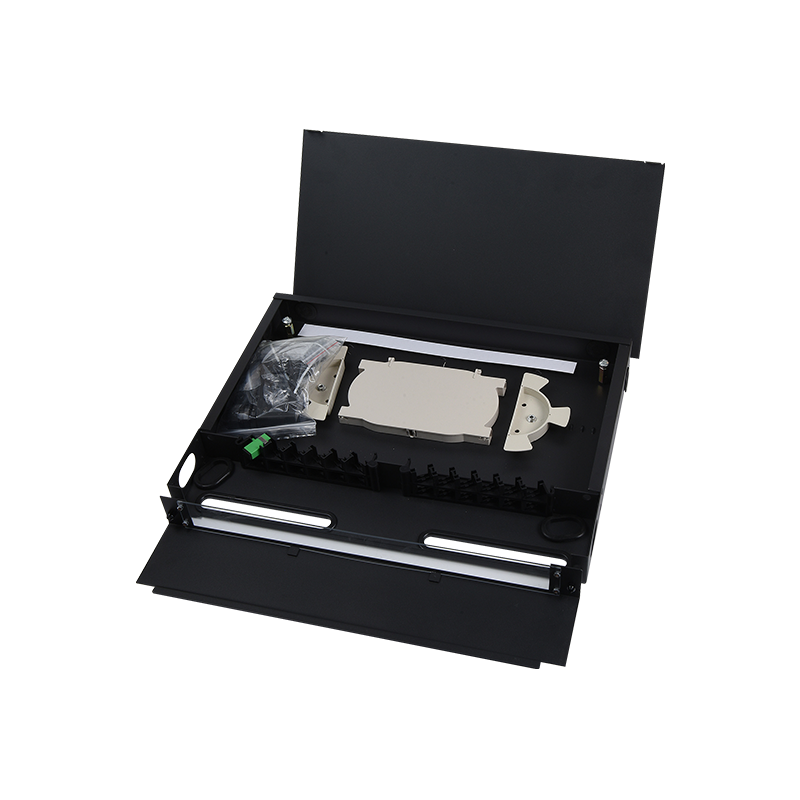

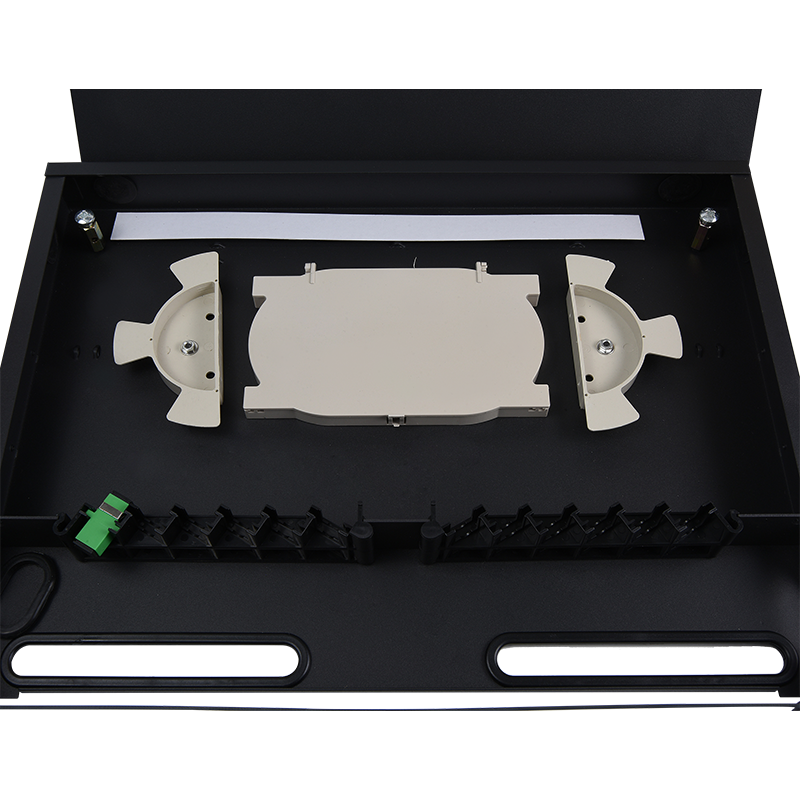

Panneau de correctif à fibre optique Standard de 1,19 "Salle de support, conception robuste, facile à installer, améliorant considérablement l'efficacité du travail; compatible avec des supports d'équipement, des armoires et des supports muraux de 19".
2. Exigences environnementales: respecter les normes ROHS.
3. Les câbles d'accouplement et d'accouplement des produits sont les câbles de paire torsadés en cuivre et les cavaliers en cuivre.
4. Relation inter-correspondance: utilisation avec les connecteurs de la même série standard
5. Norme applicable: Spécification générale: YD / T 926.1-2009
Inférieur à la norme: YD / T 926.3-2009
6. Paramètres techniques:
Caractéristiques électriques:
A. Plage de fréquences: 1 ～ 250 MHz
B. Tension de travail: 125 V
C. Tension résiste: DC1000V (AC750V) 1 min sans panne et phénomène d'arc
D. Atténuation de la diaphonie proche de l'extrémité: ≥ 6 dB
E. Résistance à l'isolation: valeur initiale ≥ 100 mΩ, après test de chaleur humide constant ≥ 100 mΩ
Propriétés mécaniques:
A. Force d'insertion et force de retrait: la force d'insertion n'est pas supérieure à 20n, et la force de retrait n'est pas inférieure à 20n
B. Effet du dispositif de connexion du connecteur: 50N 60 ± 5s
C. Terminal IDC est serré à 23 ~ 26AWG Twisted Pair
Durabilité:
A. Le nombre de fois où la prise et la douille sont insérées: 750 fois
B. Nombre de terminaisons métalliques: 250 fois
7. Traitement de matériaux et de surface:
A. Matériau métallique:
Support: acier roulé à froid pulvérisé de plastique
Aiguille en or: bronze phosphore plaqué or
Terminal de fil de carte IDC: Bronze phosphore nickel plaqué
B. Matériaux non métalliques:
Plastique: PC Polycarbonate, PBT
C. Épaisseur de la couche plaquée or: 3 ~ 50U plaquée or
D. Matière PCB: FR4
8. Performance environnementale: température: -5 ～ 40 ℃ Humidité: ≤ 85% (température 85 ℃ ± 3 ℃)
Test de pulvérisation saline:
A. La valeur de pH de la solution saline avant l'atomisation se situe entre 6,5 et 7,2 (35 ± 2 ℃);
B. La solution saline est préparée avec du chlorure de sodium (chimiquement pur, analytiquement pur) et d'eau distillée ou déionisée.
Sa concentration est (5 ± 0,1)% (pourcentage de masse);
C. L'atomisation continue est adoptée et la durée recommandée est de 48h;
D. Lors de l'atomisation, il est nécessaire d'empêcher les impuretés telles que l'huile et la poussière et la température et l'humidité de l'air du jet affectant les travaux.
conditions pour l'espace.

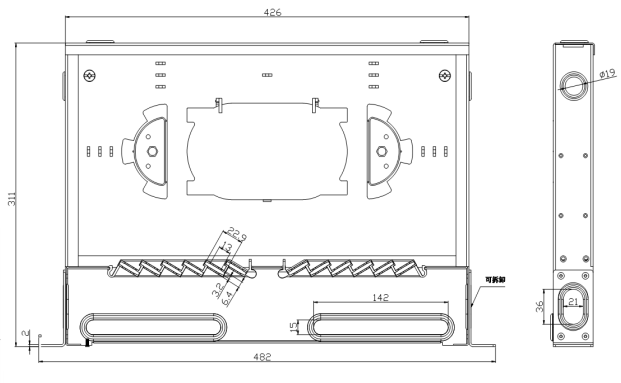

9. Dessin de contour et siz maximum personnalisé.
10. Emballage et stockage: le produit est placé dans un sac blister spécial, puis placé dans une boîte en carton, et les accessoires de produits sont placés en même temps, et une étiquette indiquant le modèle et la quantité de produits sont fixées dans le coin supérieur gauche de l'avant du carton et le placent dans le carton. Les produits emballés doivent être stockés dans un entrepôt où la température ambiante est de -5 ℃ ~ 30 ℃, l'humidité relative ne dépasse pas 70%, et il n'y a pas d'acide, d'alcali et d'autres gaz corrosifs dans l'air environnant, et la période de stockage est de trois ans.
Quantité d'emballage régulière: 10 boîtes par boîte, 1 par boîte, 10 par boîte.
11. Remarque: Marque d'utilisation du produit: Emballage spécifié du client.
