Choisir la bonne taille panneaux de brassage dépend principalement de l'espace du rack, des exigences en matière de densité de ports et des projets d'expansion futurs. Les tailles standard sont généralement mesurées en « U » (unité de rack), le plus courant étant un panneau de brassage 1U à 24 ports ou un panneau de brassage 2U à 48 ports. Lors de la sélection d'un panneau de brassage, calculez d'abord le nombre total de points de données attendus au cours de l'année en cours et des deux prochaines années, en garantissant une marge de redondance de 20 %. Deuxièmement, confirmez que la profondeur et la largeur du rack sont compatibles avec le panneau de brassage réseau. Enfin, sélectionnez l'espace de gestion des câbles approprié en fonction du type de câble (par exemple, Cat6 ou Cat6A) pour obtenir une gestion efficace du câblage du centre de données.
Comprendre le rôle essentiel des panneaux de brassage dans l'architecture réseau
Dans les centres de données et les réseaux locaux d'entreprise modernes, panneaux de brassage ne sont pas seulement des points de regroupement de connexions physiques mais également la pierre angulaire de la flexibilité du réseau. Ils réduisent considérablement les difficultés de maintenance en découplant le câblage horizontal des équipements de commutation.
- Gestion des câbles esthétique : évite un effet « toile d'araignée » à l'intérieur du rack.
- Protection de l'équipement : réduit les dommages matériels causés par le branchement et le débranchement fréquents des ports du commutateur.
- Clear Logic : fonctionne avec un système de gestion de balises pour identifier rapidement les emplacements des défauts du réseau.
Trois dimensions clés pour choisir la taille du panneau de brassage
1. Densité des ports et utilisation de l'espace
Les dimensions physiques affectent directement la capacité du rack.
Hauteur 1U : Convient aux bureaux de petite et moyenne taille ou aux nœuds informatiques de pointe, fournissant généralement 24 ports. Si la hauteur du rack est limitée, les panneaux de brassage blindés haute densité (par exemple, 1U 48 ports) constituent un meilleur choix.
2U et supérieur : Convient aux salles de serveurs principales, facilitant le regroupement et la distribution des câbles à plus grande échelle à l'arrière.
2. Normes de câbles et compatibilité physique
Les dimensions du panneau de brassage incluent non seulement la largeur avant mais également la profondeur du rack de gestion des câbles arrière.

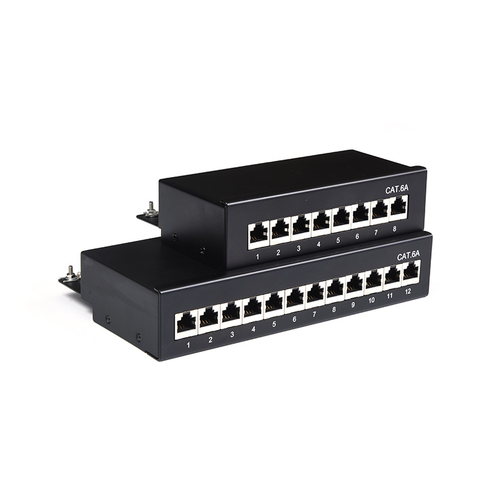

Exigences Cat6A : En raison de l'épaisseur plus épaisse et du rayon de courbure plus grand des câbles Cat6A, il est recommandé de choisir un modèle avec un rack de gestion des câbles arrière. Cela occupera plus d'espace en profondeur mais garantira que la transmission du signal n'est pas affectée par la compression physique.
Modulaire vs Fixe : Les panneaux de brassage modulaires permettent une installation mixte de câbles en fibre optique et en cuivre, offrant une plus grande flexibilité de taille.
3. Redondance et extensibilité future
Un plan de réseau professionnel ne doit pas se limiter aux besoins immédiats.
Rapport de rechange : Lors de la détermination de la taille du panneau de brassage réseau, il est recommandé de calculer le nombre total de ports requis à l'aide de la formule « Nombre réel de ports ÷ 0,8 ».
Espace de dissipation thermique : Un câblage dense peut obstruer la circulation de l’air. Dans les déploiements à haute densité, des panneaux vierges adéquats doivent être réservés entre les panneaux de brassage pour optimiser la dissipation thermique.
Guide de sélection des panneaux de brassage
Pour vous aider à prendre une décision rapide, voici des stratégies de sélection de panneaux de brassage basées sur des scénarios :
| Types de scénarios | Nombre de ports recommandé : | Tailles recommandées : | Considérations clés : |
| Petite maison/bureau | 12 à 24 ports | 1U ou mural | Gain de place et facilité d'installation. |
| Branche des entreprises de taille moyenne | 48 à 96 ports | 1U haute densité | Blindage contre les interférences de courant fort et faible (sélectionnez le type blindé). |
| Grand centre de données | 500 ports ou plus | Modulaire 2U/4U | Fréquence de maintenance élevée ; nécessite la prise en charge du remplacement à chaud et du marquage rapide. |
Conseils professionnels pour optimiser les performances du câblage
Choisir la bonne taille is only the first step. To maximize patch panel performance, pay attention to the following details:
Gestionnaires de câbles correspondants : Les gestionnaires de câbles horizontaux doivent correspondre au rapport du panneau de brassage. Il est généralement recommandé d'avoir 1U de gestionnaire de câbles par panneau de brassage 1U pour garantir une courbure fluide des câbles et réduire les pertes de retour.
Codage couleur et étiquetage : Utilisez des modules de panneaux de brassage de différentes couleurs pour faire la distinction entre les réseaux internes, les réseaux externes et les signaux vocaux. Un système d'étiquetage clair peut réduire le temps de dépannage de plus de 50 %.
Blindage et mise à la terre : Si un panneau de brassage blindé est sélectionné, assurez-vous que sa barre omnibus de mise à la terre intégrée est connectée au système de mise à la terre du rack ; sinon, ses performances anti-interférences seront considérablement réduites.
Le choix de la taille est essentiellement un équilibre entre le « coût actuel » et les « difficultés de maintenance futures ». Des panneaux de brassage trop petits augmenteront la difficulté de gestion des câbles par la suite, tandis que la poursuite aveugle de panneaux surdimensionnés gaspillera un espace de rack coûteux.
