Prises trapézoïdales CUNT3 sont des composants courants dans le câblage réseau et les systèmes de communication vocale, en particulier dans les systèmes téléphoniques existants ou les réseaux de données à faible débit. Alors que les réseaux modernes utilisent de plus en plus un câblage de catégorie 5e, de catégorie 6 ou de spécifications supérieures, comprendre comment connecter correctement une prise Keystone CAT3 reste crucial dans certaines applications vocales ou systèmes existants. Une installation correcte garantit non seulement une transmission fiable du signal, mais évite également des dépannages inutiles à l'avenir.
Prise CAT3 Keystone : Comprendre son objectif et sa construction

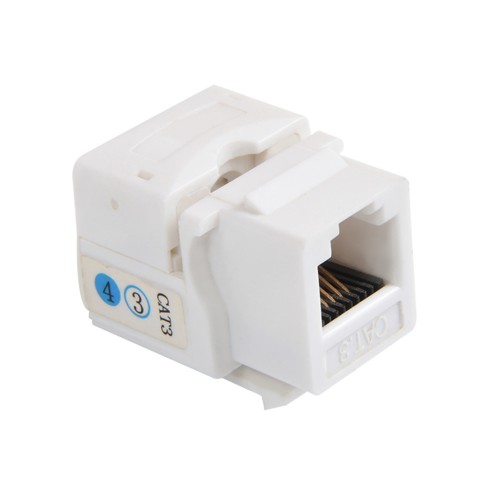

A Prise trapézoïdale CAT3 est une prise modulaire généralement installée dans un panneau de brassage, une plaque murale ou un boîtier de montage en surface. Sa fonction principale est de servir de point de connexion entre les câbles à paires torsadées de catégorie 3 (généralement deux ou quatre paires) et les cordons de brassage ou les câbles d'équipement.
Construction: Une prise Keystone est dotée d'un connecteur RJ-11 (pour les lignes téléphoniques) ou RJ-45 (pour Ethernet) à une extrémité et de bornes de connecteur autodénudant (IDC) à l'autre extrémité pour connecter les conducteurs à paire torsadée.
But: Les câbles et prises de catégorie 3 ont été initialement conçus pour prendre en charge la transmission de données jusqu'à 10 Mbps, mais ils sont aujourd'hui plus couramment utilisés pour les applications vocales (téléphonie).
Étapes pour connecter un Prise trapézoïdale CAT3
Connecter correctement une prise Keystone CAT3 est un processus précis qui nécessite souvent l'utilisation d'un outil de poinçonnage.
1. Préparation
Avant de commencer la connexion, assurez-vous de disposer des outils et du matériel suivants :
- Prise trapézoïdale CAT3
- Câble à paire torsadée de catégorie 3 (ou câble de catégorie 5e/Cat6 pour la voix)
- Outil de poinçonnage (généralement de type 110 ou de type Krone)
- Pinces à dénuder
- Attaches de câble ou Velcro (pour la gestion des câbles)
2. Dénudage et gestion des fils
À l'aide d'une pince à dénuder, dénudez soigneusement environ 1 à 1,5 pouces de la gaine extérieure du câble, en prenant soin de ne pas endommager l'isolation intérieure.
Détordre les paires torsadées, en redressant et en séparant chaque conducteur.
3. Déterminez la norme de câblage
L'arrière d'une prise Keystone Cat3 comporte généralement un code couleur imprimé pour vous guider sur la façon de connecter les fils. Pour les connexions voix et données, deux normes de câblage sont couramment utilisées : T568A et T568B.
Pour les applications vocales (le plus courant avec Cat3) : bien que vous puissiez suivre les normes de données T568A ou T568B, dans les systèmes téléphoniques simples, il est courant de connecter uniquement les deux paires centrales (bleu/blanc-bleu et orange/blanc-orange), ou uniquement les paires dont vous avez besoin.
Conseil clé : Quelle que soit la norme que vous choisissez (A ou B), veillez à maintenir une cohérence tout au long de votre projet de câblage.
4. Connexions punch-down
Placez les fils dans les encoches IDC correspondantes selon le codage couleur sur la prise (T568A ou T568B).
Utilisez un outil de sertissage pour appuyer verticalement sur chaque fil. L'outil de sertissage insère le fil dans le connecteur tout en coupant tout excédent de fil.
Assurez-vous que chaque fil est solidement percé à travers l’isolation et connecté.
5. Tests et propreté
Une fois la connexion terminée, utilisez un testeur de réseau (ou un simple testeur de ligne téléphonique) pour vérifier la continuité de la connexion, en vous assurant que toutes les paires de fils sont correctement connectées et exemptes de courts-circuits ou d'ouvertures.
Pliez doucement les câbles et utilisez des attaches de câble ou du Velcro pour les organiser et les fixer afin de réduire la tension sur les points de connexion de la prise Keystone.
Enclenchez la prise trapézoïdale CAT3 dans la plaque murale ou le panneau de brassage.
Alors que les prises Keystone CAT3 servent principalement aux communications vocales traditionnelles ou aux applications à faible vitesse, une installation correcte est fondamentale pour la fiabilité de l'ensemble du système de câblage. En suivant les procédures de câblage standard et en utilisant les bons outils, vous pouvez garantir que votre système de câblage CAT3 est stable et facile à gérer. N'oubliez pas que des normes de câblage cohérentes et des tests approfondis sont la clé d'une installation réussie.
