Le but d'un gestionnaire de câbles
Un Gestionnaire de câbles est un accessoire matériel conçu pour organiser, acheminer et sécuriser les câbles dans un rack de serveur ou un boîtier réseau. Pour l'utiliser, il vous suffit d'acheminer vos câbles Ethernet, fibre ou d'alimentation à travers les canaux horizontaux ou verticaux désignés, en les fixant avec des sangles auto-agrippantes ou les doigts intégrés pour maintenir un rayon de courbure et une circulation d'air appropriés. Pour l'installer, vous montez le gestionnaire de câbles sur les rails de montage verticaux de votre rack de serveur à l'aide des écrous à cage et des vis fournis, occupant généralement 1U (1,75 pouces) d'espace vertical pour les gestionnaires horizontaux ou se fixant aux rails latéraux pour les unités verticales.
L’objectif premier est double : pour éviter la dégradation du signal causée par des virages serrés ou des interférences électromagnétiques et pour maximiser l'efficacité du refroidissement en éliminant les obstructions du flux d'air causées par les câbles emmêlés . Dans les centres de données à haute densité, une bonne gestion des câbles peut réduire les coûts de refroidissement jusqu'à 15 % et le temps de dépannage de plus de 50 %.
Comment utiliser Cable Manager : un guide pratique
Utiliser efficacement un gestionnaire de câbles ne se limite pas à insérer des fils dans un canal. Cela implique une planification stratégique pour garantir l’évolutivité, la facilité d’entretien et l’intégrité du réseau. Vous trouverez ci-dessous les étapes pratiques pour utiliser les gestionnaires de câbles horizontaux et verticaux.

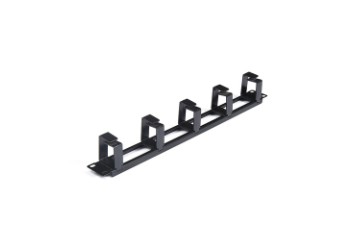

Gestionnaires de câbles horizontaux (1U ou 2U)
Généralement installés entre des panneaux de brassage ou des commutateurs, les gestionnaires horizontaux font office de point de distribution principal pour les correctifs frontaux.
- Routage : Faites passer les cordons de brassage depuis le port du commutateur via les « doigts » avant du gestionnaire ou les conduits couverts. Assurez-vous que les câbles sortent du gestionnaire directement dans les ports du panneau de brassage adjacents afin de minimiser le jeu exposé.
- Protection contre le rayon de courbure : Pour les câbles à fibre optique, assurez-vous que le rayon de courbure ne descend pas en dessous de 30 mm (1,18 pouces). Utilisez les bobines désignées ou les doigts incurvés fournis par le responsable pour maintenir ce rayon. Le dépassement du rayon de courbure peut provoquer des microcourbures, augmentant l'atténuation jusqu'à 0,5 dB par incident.
- Ségrégation : Séparez les câbles en cuivre (Cat6/Cat6a) des câbles en fibre pour éviter les contraintes physiques et les interférences. La plupart des gestionnaires ont des couvercles amovibles qui permettent de créer des zones distinctes.
Gestionnaires de câbles verticaux (conduit à doigts)
Les gestionnaires verticaux sont montés sur les côtés du rack pour gérer le câblage en vrac allant de haut en bas, se connectant aux commutateurs, aux serveurs ou à l'infrastructure principale.
- Routage du réseau fédérateur : Utilisez le gestionnaire vertical pour regrouper les câbles de plusieurs gestionnaires horizontaux. Acheminez les câbles de l’avant du rack vers les canaux arrière ou latéraux pour les connecter à l’équipement actif.
- Gestion des Slacks : Stockez la longueur de câble excédentaire dans le gestionnaire vertical plutôt que de l’enrouler derrière l’équipement. Des études montrent qu'une bonne gestion du jeu dans les gestionnaires verticaux réduit la restriction du flux d'air jusqu'à 20 % par rapport aux faisceaux lâches.
- Étiquetage : Unlways label both ends of the cable before routing through the vertical channel. This reduces average Mean Time To Repair (MTTR) from 30 minutes to under 5 minutes for circuit tracing.
Comment installer Cable Manager : étape par étape
L'installation est un processus mécanique simple, mais la précision est essentielle pour garantir l'intégrité structurelle du rack et la longévité de l'installation. Que vous travailliez avec un rack serveur à 4 montants ou un rack réseau à 2 montants, les étapes suivantes s'appliquent.
Étape 1 : Déterminer l'emplacement de montage
Pour les gestionnaires horizontaux, ils sont généralement installés entre les composants actifs (par exemple, Switch en U1, Cable Manager en U2, Patch Panel en U3). Pour les gestionnaires verticaux, ils se montent sur le côté du cadre du rack, souvent par paires (gauche et droite).
Étape 2 : préparer les rails du rack
Identifiez si votre rack utilise des trous carrés (communs pour les racks de serveurs) ou des trous filetés (communs pour les racks de télécommunications). Pour les trous carrés, insérez les écrous cage dans les espaces de montage désignés. Assurez-vous que les écrous à cage sont orientés avec le clip à ressort à l'intérieur du rail pour éviter tout glissement.
Étape 3 : Sécuriser l'unité
Unlign the cable manager’s mounting brackets with the holes. Insert the mounting screws (typically M6 or 12-24) and tighten them hand-tight initially. Once aligned, torque them to a snug fit— un serrage excessif peut dénuder les filetages ou déformer le châssis, en particulier dans les unités en plastique haute densité.
| Type de matériel | Couple recommandé (en livres) |
|---|---|
| Vis M6 (trou carré) | 30 - 35 |
| Vis 12-24 (filetée) | 25 - 30 |
| Vis 10-32 (filetée) | 15 - 20 |
FAQ sur Cable Manager : répondre aux préoccupations courantes
Vous trouverez ci-dessous les questions les plus fréquemment posées concernant la gestion des câbles, avec des réponses précises basées sur les meilleures pratiques de l'industrie et les normes de fabrication.
1. Quelle est la différence entre une « barre de lacer » et un « conduit de doigt » ?
Un lacer bar is a simple metal bar used primarily for securing bundles with Velcro, offering no individual cable separation. A finger duct (the standard Cable Manager) features individual "fingers" or rings that separate cables, offrant un contrôle supérieur du rayon de courbure et permettant des mouvements de câbles individuels sans perturber les câbles adjacents.
2. Quel espace dois-je laisser entre les gestionnaires de câbles et les équipements actifs ?
Idéalement, installez un gestionnaire de câbles 1U directement à côté (au-dessus ou en dessous) de chaque panneau de brassage ou commutateur. Pour les installations fibre dense, un gestionnaire 2U est souvent préféré. Le maintien d'un dégagement de 1 pouce (25 mm) devant les portes du gestionnaire garantit une circulation d'air appropriée pour les systèmes de refroidissement de l'avant vers l'arrière.
3. Puis-je utiliser des gestionnaires de câbles en plastique pour la fibre haute densité ?
Oui, mais vous devez vous assurer que le plastique est ignifuge (UL 94V-0). Les gestionnaires en plastique de haute qualité, comme ceux produits par Simante, sont conçus pour gérer les fibres haute densité tout en préservant l'intégrité structurelle. Dans les installations nécessitant une certification sismique, les gestionnaires verticaux métalliques sont recommandés en raison de leur résistance à la traction plus élevée (généralement >500 lb de capacité de charge).
4. Les gestionnaires de câbles sont-ils disponibles dans des tailles personnalisées ?
Unbsolutely. As a professional manufacturer, Yuyao Simante Network Communication Equipment Co., Ltd. specializes in custom-made Cable Managers. With over 10 lignes de production régulières et sur mesure et 10 ensembles de machines de moulage par injection entièrement automatiques , nous pouvons produire des gestionnaires dans des profondeurs, des couleurs (par exemple, noir, blanc, codes RAL personnalisés) et des matériaux spécifiques pour correspondre exactement aux exigences esthétiques et spatiales de votre centre de données. Notre installation maintient une production annuelle stable de plus de 9 millions d'unités , garantissant l'évolutivité pour les déploiements à grande échelle.
Pourquoi la qualité est importante : ingénierie et support
La sélection d'un gestionnaire de câbles de haute qualité a un impact sur le coût total de possession. Les unités inférieures peuvent présenter des bords tranchants qui endommagent les gaines des câbles ou le plastique qui devient cassant avec le temps. L'approche de Simante garantit que la qualité est garantie dès la source de la conception grâce à un système de recherche et développement mature.
Avec une équipe dédiée de plus de 10 ingénieurs et plus de 30 personnels techniques à temps plein , nous nous concentrons sur l’amélioration continue. Notre usine utilise 10 ensembles de machines de moulage par injection entièrement automatiques and 20 semi-automatic units pour garantir la cohérence des dimensions critiques, telles que l'espacement entre les doigts (généralement 1,2 pouces pour accueillir les prises RJ45 haute densité).
Simante fournit des solutions intégrées spécialisées aux clients pour garantir qu'elles répondent à leurs exigences. Que vous ayez besoin d'un simple gestionnaire horizontal 1U ou d'une solution verticale personnalisée complexe pour un centre de données hyperscale, l'infrastructure avancée d'usine Cable Manager prend en charge votre projet de la conception à la livraison.
- Capacité de production : 9 millions d’unités par an pour soutenir les achats à grande échelle.
- Unutomation: 8 machines automatiques installées assurent une qualité d’assemblage constante.
- Personnalisation : Solutions complètes de câblage réseau intégrant la conception, le développement, la vente et le service.
En investissant dans une gestion des câbles conçue par un fabricant fiable, vous garantissez que votre infrastructure réseau reste évolutive, utilisable et efficace pendant tout son cycle de vie.
