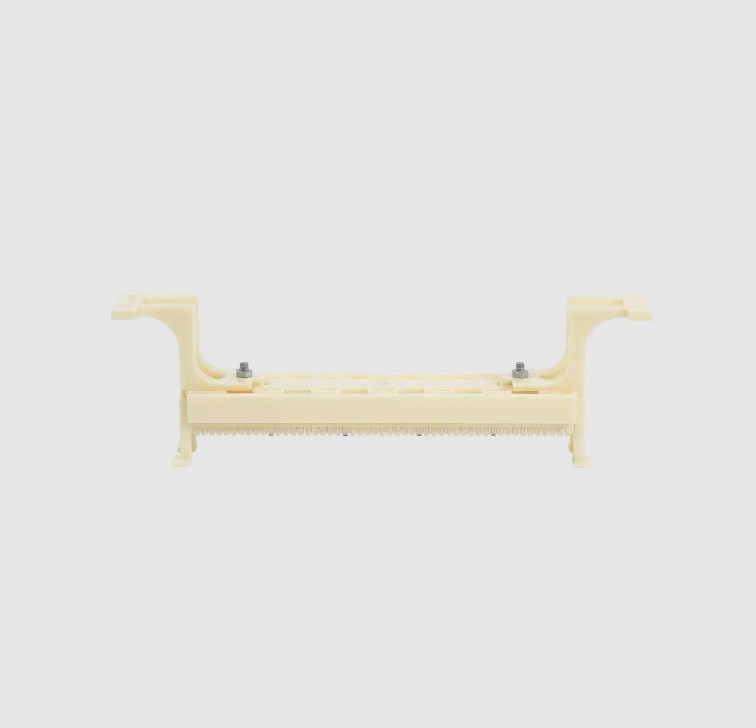

Un bloc de câblage à 110 est un panneau de plaquettes utilisé dans le câblage téléphonique et réseau de données, souvent dans des paramètres commerciaux ou résidentiels, pour connecter et organiser plusieurs paires de câbles de cuivre.
Comment fonctionnent 110 blocs de câblage et leurs avantages
La fonction centrale d'un 110 blocs de patch est de fournir un point de connexion fiable et centralisé pour connecter plusieurs paires de câbles (telles que des câbles téléphoniques ou réseau) de différentes zones à un commutateur, un panneau de correction ou d'autres équipements réseau. Sa conception permet aux techniciens de câblage d'utiliser un outil de punch spécialisé pour "frapper" chaque conducteur dans le câble dans les fentes métalliques du bloc, créant une connexion électrique sécurisée et durable.
Cette méthode de connexion offre plusieurs avantages clés:
- Câblage haute densité: 110 blocs de câblage peuvent gérer un grand nombre de paires de fils dans un espace limité, ce qui les rend idéales pour les grands projets de câblage.
- Fiabilité: Les connexions de punch-bas créent un contact physique et électrique très stable, réduisant la dégradation du signal et les défaillances de la connexion.
- Flexibilité: La conception modulaire facilite l'ajout, la suppression ou la réorganisation du câblage. Lorsque des modifications de câblage ou du dépannage sont nécessaires, les techniciens de câblage peuvent rapidement effectuer le travail sans couper ni redémarrer les fils.
- Standardisation: En tant que norme de l'industrie, le cordon de patch 110 est compatible avec divers types de câbles et d'équipements de communication, assurant l'interopérabilité entre différents systèmes.
Applications communes de 110 cordons de correctifs
110 cordons de correctifs ont une large gamme d'applications, principalement dans les domaines suivants:
- Systèmes téléphoniques: Dans les systèmes téléphoniques traditionnels, le 110 blocs de patch est un composant central reliant les lignes externes aux extensions téléphoniques internes.
- Réseaux de données: Alors que le câblage Ethernet moderne utilise de plus en plus des connecteurs RJ45, le cordon de patch 110 joue toujours un rôle important dans les environnements de réseau hérités ou spécialisés nécessitant un grand nombre de paires de fils.
- Cabring intégré: Dans les grands bâtiments commerciaux, il est souvent utilisé pour créer un système de câblage structuré pour une gestion et une maintenance plus faciles.
Comment choisir le bon bloc de correctif 110
Lors de la sélection d'un 110 blocs de patch , considérez les facteurs suivants:
- Capacité de la paire: Selon la taille de votre projet et le nombre de lignes requises, choisissez un bloc de correctif avec différentes capacités. Les options communes incluent une capacité de 50 paires, 100 paires ou 300 paires.
- Conception modulaire: Les blocs de patch avec des emplacements modulaires offrent une plus grande flexibilité et facilitent l'expansion future.
- Marque et qualité: Choisissez un fabricant réputé pour assurer une qualité de produit fiable et des connexions stables.
- Outils de support: S'assurer que vous disposez des outils de poinçonnage appropriés pour installer correctement le bloc de patch 110 est crucial pour assurer une connexion de qualité.
Que vous câbliez un téléphone domestique ou que vous planifiiez un système de communication pour un grand bureau, la compréhension et l'utilisation correctement de 110 blocs de correctifs peuvent vous aider à créer une infrastructure de câblage efficace, fiable et gérable.
