Qu'est-ce qu'un panneau de brassage à fibre optique et comment fonctionne-t-il ?

Un système de câblage structuré est une infrastructure réseau stetardisée qui utilise des panneaux de brassage, des prises Keystone, des plaques frontales et des connecteurs pour organiser les connexions voix, données et fibre optique à l'intérieur d'un bâtiment ou d'un centre de données. Plutôt que d'acheminer des câbles individuels directement vers les appareils finaux, un système de câblage structuré achemine le câblage vers des points de distribution centralisés, tels qu'un panneau de brassage ou un panneau de distribution fibre, où les connexions peuvent être testées, réorganisées ou étendues sans perturber le reste du réseau. Cette approche est définie par des normes largement référencées, notamment ANSI/TIA-568 and ISO/CEI 11801 , qui spécifient les exigences de performance pour les catégories de cuivre telles que Cat5e, Cat6 et Cat6a, ainsi que les critères de test référencés pour les connecteurs à fibre optique. Un système de câblage structuré bien planifié combine généralement une solution de câblage réseau composée de panneaux de brassage en cuivre, de prises Keystone RJ45, de plaques frontales réseau et de panneaux de brassage à fibre optique, tous travaillant ensemble pour prendre en charge le trafic Ethernet, voix et vidéo. Étant donné que ces composants suivent généralement des normes mécaniques communes, les produits de câbles structurés issus de différentes séries de production peuvent généralement être mélangés dans le même rack ou le même boîtier mural, ce qui simplifie la maintenance à long terme et les mises à niveau futures.

Les panneaux de brassage à fibre optique jouent un rôle central dans ce cadre chaque fois qu'un réseau doit s'étendre au-delà des limites de longueur du câblage en cuivre ou nécessite une bande passante supplémentaire pour les liaisons de base et de centre de données. Un panneau de brassage à fibre optique, parfois appelé panneau de brassage ODF ou panneau de distribution de fibre, est le point où les câbles à fibre optique entrants sont épissés ou connectés à des cordons de brassage qui continuent jusqu'aux commutateurs, serveurs ou autres équipements réseau. Les sections ci-dessous examinent comment les composants de câblage structurés sont sélectionnés, comment un panneau de brassage à fibre optique est généralement configuré et quelles pratiques d'installation permettent de garantir le fonctionnement fiable des segments cuivre et fibre optique d'une solution de câblage réseau au fil du temps.

Composants de base d'un système de câblage structuré

Un système de câblage structuré est généralement organisé en un petit nombre de catégories de composants, chacun étant fabriqué pour répondre à des exigences mécaniques et électriques définies. Le tableau ci-dessous résume les principaux composants du système de câblage structuré référencés tout au long de cet article, notamment les types de panneaux de brassage, les prises Keystone, les plaques frontales et le matériel de connecteur. Comprendre le rôle de chaque composant des produits de câblage structuré aide les installateurs à sélectionner les pièces compatibles et aide les gestionnaires d'installations à planifier la capacité pour la croissance future. Dans la plupart des installations commerciales, ces composants sont combinés à l'intérieur d'un boîtier à montage mural ou en rack, le câblage étant acheminé via des plateaux de gestion dédiés pour réduire la tension sur les connecteurs.

Conception de panneaux de brassage à fibre optique, configurations de ports et options de montage en rack

Un panneau de brassage à fibre optique et un répartiteur optique, souvent abrégés en panneau ODF, décrivent des équipements étroitement liés utilisés pour organiser les connexions par fibre optique, bien que les termes soient parfois utilisés légèrement différemment selon les régions et les fournisseurs. En usage général, un panneau de brassage fibre fait référence à un boîtier compact monté en rack ou mural contenant un nombre limité de ports, généralement utilisé à l'intérieur d'une salle de télécommunications, d'un placard de distribution au sol ou d'un petit centre de données. Un panneau ODF décrit généralement un cadre plus grand, souvent doté de plusieurs plateaux amovibles, utilisé dans un bureau central, une tête de réseau ou un centre de données plus grand pour gérer un nombre de fibres plus élevé. Un ODF de fibre et un panneau de fibre standard remplissent la même fonction sous-jacente, à savoir protéger les épissures par fusion ou la fibre connecteurisée, distribuer les noyaux de fibre entrants et sortants et fournir un point stable et étiqueté pour les tests et les correctifs. Étant donné que la terminologie varie, il est généralement conseillé aux acheteurs évaluant un panneau de distribution de fibre optique de confirmer le nombre de ports, la configuration du plateau et le type de connecteur plutôt que de se fier uniquement au nom du produit.

Les panneaux de brassage à fibre optique sont généralement fabriqués dans des configurations à 12, 24, 48 et 96 cœurs, certaines conceptions de panneaux de brassage à fibre optique haute densité prenant en charge un nombre encore plus élevé pour les applications de centre de données. Le nombre de ports est généralement adapté à la hauteur de l'unité de rack du boîtier, puisque chaque 1U d'espace rack peut généralement accueillir un nombre défini de positions d'adaptateur en fonction du type d'adaptateur et de la conception du plateau. Un panneau de brassage à fibre optique à 24 ports est un choix courant pour les petites salles de télécommunications et les points de distribution FTTH, tandis qu'un nombre de ports plus élevé est plus souvent sélectionné pour les applications de centre de données et de backbone de bureau central. Les modèles de panneaux de brassage à fibre optique montés en rack sont destinés à être installés dans un rack d'équipement standard de 19 pouces, tandis que les versions à montage mural sont utilisées dans des espaces plus petits tels que les boîtes de distribution au sol ou les points d'accès FTTH où un rack complet n'est pas pratique.

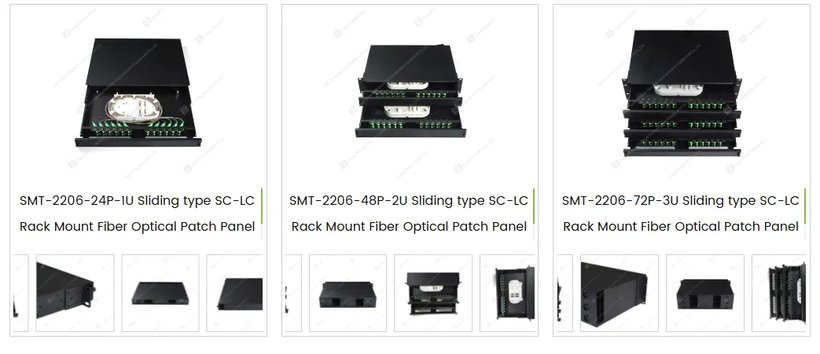

La photographie ci-dessus montre une série de panneaux de brassage à fibre optique montés en rack fabriqués par Yuyao Simante Network Communication Equipment Co., Ltd, illustrant comment le nombre de ports évolue en fonction de la hauteur du boîtier. La version 1U peut accueillir 24 ports, la version 2U peut accueillir 48 ports et la version 3U peut accueillir 72 ports, suivant une conception de tiroir coulissant qui permet au plateau avant de s'étendre vers l'extérieur pour l'épissage, le raccordement et la maintenance sans retirer le panneau du rack. Chaque unité utilise des adaptateurs SC ou LC montés sur le panneau avant, avec des plateaux d'épissure et des fonctionnalités de gestion des fibres logés à l'intérieur du tiroir pour aider à protéger le rayon de courbure des fibres et réduire le risque d'endommagement des fibres pendant le service. Ce type de panneau de brassage fibre SC LC ODF de type coulissant est destiné à simplifier les déplacements, les ajouts et les modifications dans les environnements où les techniciens ont besoin d'un accès physique répété aux épissures et aux connecteurs. Les panneaux de brassage à fibres optiques montés en rack de ce type sont généralement installés dans les salles de télécommunications, les centres de données, les bureaux centraux des FAI et les points de distribution FTTH où une terminaison de fibre organisée et utilisable est nécessaire.

Performances de bande passante des catégories de câbles en cuivre utilisées avec les prises Keystone et les panneaux de brassage

Les performances du câblage structuré en cuivre sont définies par les catégories établies selon ANSI/TIA-568 et ISO/IEC 11801, qui spécifient une bande passante de fréquence minimale pour chaque catégorie de câble et de matériel de connexion. Selon ces normes, le câblage de catégorie 5e est conçu pour 100 MHz , le câblage de catégorie 6 est conçu pour 250 MHz , le câblage de catégorie 6a est conçu pour 500 MHz , et le câblage de catégorie 8 est conçu pour 2000 MHz . Étant donné qu'un panneau de brassage, une prise Keystone Cat6 et une prise Keystone RJ45 font tous partie du même canal, chaque composant du lien, du port Cat6 du panneau de brassage à la terminaison Cat6 de la prise Keystone en passant par le connecteur mâle RJ45 à l'extrémité de l'équipement, doit atteindre ou dépasser la catégorie nominale pour que le lien fonctionne comme prévu. Le graphique ci-dessous illustre l'augmentation de la capacité de bande passante dans ces catégories, ce qui explique pourquoi de nombreuses conceptions de solutions de câblage réseau d'entreprise ont évolué vers du matériel de catégorie 6 et de catégorie 6a pour les nouvelles installations. La sélection du matériel de panneau de brassage et de prise Keystone classé pour une catégorie identique ou supérieure à celle du câble installé est une pratique largement suivie parmi les fabricants et les installateurs de produits de câblage structuré, car des composants incompatibles peuvent limiter la bande passante réalisable de l'ensemble de la liaison.

Le tableau ci-dessus compare la bande passante minimale de quatre catégories courantes de câblage en cuivre telles que définies par ANSI/TIA-568 et la documentation ISO/IEC 11801 associée. La catégorie 5e, encore présente dans de nombreuses installations de bureau plus anciennes, prend en charge une bande passante de 100 MHz et est généralement associée à Gigabit Ethernet avec des longueurs de câble standard. La catégorie 6 double ce chiffre à 250 MHz et peut prendre en charge 10 Gigabit Ethernet sur des longueurs de canal plus courtes, ce qui est l'une des raisons pour lesquelles le matériel de prise Keystone Cat6 et de panneau de brassage Cat6 reste largement spécifié dans les nouveaux projets de solutions de câblage réseau. La catégorie 6a étend la bande passante jusqu'à 500 MHz et ajoute un contrôle plus strict de la diaphonie étrangère, permettant au 10 Gigabit Ethernet de fonctionner sur toute la longueur de canal de 100 mètres autorisée par la norme. La catégorie 8, évaluée à 2 000 MHz, est principalement destinée aux connexions très courtes des centres de données plutôt qu'au câblage de bureau général. Étant donné que les besoins en bande passante ont tendance à augmenter à mesure que les réseaux sont mis à niveau, de nombreux gestionnaires d'installations recherchent des fabricants de panneaux de brassage et de prises Keystone dont les gammes de produits offrent une voie de mise à niveau claire du matériel Cat6 vers Cat6a dans le même encombrement.

Types de connecteurs pour panneaux de brassage à fibre optique : SC, LC, FC et ST

Les panneaux de brassage à fibre optique sont construits autour d'un petit nombre de types de connecteurs et d'adaptateurs standardisés, le plus souvent SC, LC, FC et ST. Les connecteurs SC utilisent un mécanisme de verrouillage push-pull et une virole relativement grande de 2,5 millimètres, et restent courants dans les applications de panneaux de distribution de fibre optique d'entreprise et de télécommunications. Les connecteurs LC utilisent une virole plus petite de 1,25 millimètres avec un style de verrouillage similaire, ce qui permet environ deux fois la densité de ports des connecteurs SC dans la même largeur de panneau, faisant du LC un choix fréquent pour les conceptions de centres de données de panneaux de brassage à fibre optique haute densité. Les connecteurs FC utilisent un couplage fileté qui fournit une connexion mécanique sécurisée et sont toujours spécifiés dans certaines installations extérieures et environnements de test où la résistance aux vibrations est une priorité. Les connecteurs ST utilisent un mécanisme de verrouillage rotatif à ressort et étaient historiquement courants dans les premiers déploiements de panneaux de brassage à fibre optique multimode, bien que les projets plus récents spécifient plus souvent du matériel SC ou LC.

Les performances optiques de ces types de connecteurs sont généralement évaluées par rapport aux critères référencés dans Telcordia GR-326-CORE et CEI 61753-1, qui décrivent les méthodes de test pour la perte d'insertion, la perte de réflexion et la durabilité mécanique des connecteurs à fibre optique monomode. Les références industrielles publiées et référencées par plusieurs fabricants de connecteurs décrivent généralement une perte d'insertion maximale typique comprise entre environ 0,2 et 0,3 dB pour les connecteurs SC, LC et FC terminés en usine dans des conditions de raccordement normales. Les performances de perte de réflexion sont souvent évaluées à 50 dB ou plus pour les connecteurs polis UPC et à 60 dB ou plus pour les connecteurs polis APC, sur la base de la même catégorie de sources publiées. La durabilité mécanique est fréquemment évaluée à un minimum de 500 cycles d'accouplement dans le cadre des tests de durabilité de style Telcordia GR-326-CORE. Ces chiffres représentent des références industrielles communément référencées plutôt que des valeurs garanties pour un produit spécifique, car les performances réelles peuvent varier selon le fabricant, la qualité de la ferrule et la manipulation sur le terrain.

Le tableau ci-dessus présente les références de perte d'insertion maximale communément référencées en décibels pour les types de connecteurs SC, LC, FC et ST, sur la base de critères de test publiés par l'industrie tels que Telcordia GR-326-CORE. Les connecteurs SC, LC et FC sont fréquemment associés à des valeurs de référence de perte d'insertion maximale proches de 0,3 dB lorsqu'ils sont correctement terminés et accouplés dans des conditions normales. Les connecteurs ST, qui reposent sur un couplage à verrouillage par torsion plutôt que sur une interface push-pull ou filetée, sont plus souvent associés à une référence typique légèrement plus élevée, proche de 0,5 dB, en raison de différences de tolérance d'alignement. Une perte d'insertion plus faible signifie généralement moins de perte de signal optique à chaque point de connexion, ce qui devient plus important dans les applications de fibre ODF et de panneau de distribution de fibre qui incluent plusieurs points d'épissure et de brassage le long d'une seule liaison. Ces chiffres sont des références générales de l'industrie plutôt que des spécifications garanties pour un lot particulier de connecteurs, et les résultats réels dépendent de la qualité du polissage des ferrules, des pratiques de nettoyage et du nombre de cycles d'accouplement. Les concepteurs de réseaux qui planifient un panneau de brassage à fibre optique pour une longue longueur de réseau fédérateur, ou une configuration de centre de données avec panneau de brassage à fibre optique haute densité, prennent souvent en compte la perte d'insertion cumulée sur tous les points de connexion dans leurs calculs globaux de budget de liaison.

Densité de ports évolutive dans la conception de panneaux de brassage à fibre optique montés en rack

Les boîtiers de panneaux de brassage à fibres optiques montés en rack sont généralement dimensionnés en unités de rack standard, généralement abrégées en 1U, 2U ou 3U, avec un nombre de ports évolutif en fonction du nombre de positions d'adaptateur et de plateaux d'épissure qui s'insèrent dans chaque unité d'espace de rack vertical. La série de panneaux de brassage à fibre optique à plateau coulissant référencée plus haut dans cet article suit ce modèle, offrant une configuration à 24 ports dans un boîtier 1U, une configuration à 48 ports dans un boîtier 2U et une configuration à 72 ports dans un boîtier 3U. Ce type de mise à l'échelle permet à une installation de planifier la capacité de câblage à l'avance, en sélectionnant un panneau de brassage à fibre optique monté en rack à 24 ports pour une salle de télécommunications plus petite ou un panneau à nombre de ports plus élevé pour une dorsale de centre de données sans modifier la conception globale du panneau ou le type d'adaptateur. Étant donné que chaque unité de rack supplémentaire ajoute un nombre proportionnel de ports dans cette conception, les planificateurs peuvent estimer les besoins futurs en capacité en fonction du budget d'espace du rack plutôt que d'évaluer une gamme de produits de panneaux de fibre entièrement différente pour chaque taille de projet.

Le tableau ci-dessus montre comment le nombre de ports évolue en fonction de la hauteur de l'unité de rack pour une série représentative de panneaux de brassage à fibre optique à plateau coulissant, basée sur les configurations 1U, 2U et 3U référencées dans cet article. Le boîtier 1U peut accueillir 24 ports, le boîtier 2U 48 ports et le boîtier 3U 72 ports, ce qui reflète une augmentation proportionnelle de 24 ports pour chaque unité de rack supplémentaire en hauteur dans cette conception particulière de tiroir coulissant. Ce type de mise à l'échelle prévisible est utile lorsque l'on compare une option de panneau de brassage fibre avec d'autres styles de panneaux qui peuvent regrouper les ports moins efficacement ou qui ne disposent pas d'un plateau coulissant pour l'accès aux épissures. Les installations disposant d'un espace rack limité privilégient souvent une densité de ports plus élevée par unité de rack, car cela réduit le nombre de boîtiers nécessaires pour terminer un nombre de fibres donné. Dans le même temps, les panneaux à très haute densité de ports nécessitent une gestion interne minutieuse des fibres pour aider à préserver un rayon de courbure minimum. Le nombre de ports n'est donc qu'un facteur à prendre en compte, parallèlement à la conception des plateaux d'épissure et aux fonctionnalités de routage des câbles, lors de la sélection d'un panneau de distribution de fibres.

Les tendances du secteur façonnent le déploiement du câblage structuré et de la distribution de fibre optique

La demande de composants de systèmes de câblage structuré, notamment les panneaux de brassage, les prises Keystone et les panneaux de brassage à fibre optique, a été façonnée ces dernières années par l'expansion continue des centres de données, de l'infrastructure cloud et des déploiements de fibre optique jusqu'au domicile. Selon un rapport d'étude de marché du secteur, le marché mondial du câblage structuré était estimé à plus de 20 milliards de dollars américains en 2025, avec un taux de croissance annuel composé prévu de près de 8 % jusqu'au milieu des années 2030, attribué en grande partie à l'expansion des centres de données et de l'infrastructure cloud. La même catégorie d'analyse de marché a noté que les applications de réseaux locaux représentaient historiquement la majorité du volume de câblage structuré installé en termes de chiffre d'affaires, tandis que les applications de centres de données représentent l'un des segments à la croissance la plus rapide alors que les organisations continuent d'étendre leur capacité de serveur et de stockage. Les programmes de fibre jusqu'au domicile ont également contribué à la demande de solutions de panneaux de distribution de fibre FTTH, puisque chaque nouvelle connexion d'abonné nécessite généralement une épissure ou un point de brassage dédié au niveau d'un panneau de distribution entre la fibre extérieure de l'usine et les locaux du client. Ces tendances suggèrent que les produits de câbles structurés axés sur le cuivre, tels que le matériel de prise Keystone et de panneaux de brassage Cat6, et les produits de panneaux de brassage à fibre optique resteront probablement pertinents à mesure que les réseaux continuent de se développer en parallèle sur les segments du cuivre et de la fibre.

Le graphique ci-dessus illustre une répartition approximative du déploiement de câblage structuré par catégorie d'application, basée sur des estimations d'études de marché publiées plutôt que sur un seul recensement mondial vérifié. Les déploiements de réseaux locaux, couvrant les environnements de bureau et d'entreprise typiques, ont historiquement représenté la plus grande part du volume de câblage structuré, ce qui est cohérent avec la large présence de panneaux de brassage, de prises Keystone et de plaques frontales dans les bâtiments commerciaux ordinaires. Les applications de centres de données représentent une part plus petite mais en croissance généralement plus rapide, reflétant l'évolution vers des salles de serveurs à plus haute densité et une infrastructure cloud qui s'appuient souvent davantage sur des panneaux de brassage à fibre optique et des panneaux de distribution à fibre haute densité. La part restante comprend d'autres applications telles que les environnements industriels, résidentiels et spécialisés en télécommunications, qui varient considérablement selon la région et le type de projet. Étant donné que les estimations du marché diffèrent selon les fournisseurs de recherche, les pourcentages indiqués ici doivent être interprétés comme une illustration générale d'une échelle relative plutôt que comme un chiffre précis pour une année ou une région spécifique. Cette tendance générale est l'une des raisons pour lesquelles de nombreux fabricants de produits de câblage structuré maintiennent des gammes de produits parallèles couvrant à la fois le matériel des panneaux de brassage en cuivre et des prises Keystone, ainsi que les produits des panneaux de brassage à fibre optique et des panneaux ODF.

Pratiques d'installation des panneaux de brassage, des plaques frontales et des prises Keystone

L'installation des composants du système de câblage structuré suit généralement une séquence similaire, que le projet implique un panneau de brassage en cuivre, une plaque frontale réseau ou un panneau de brassage à fibre optique, bien que la méthode de terminaison spécifique diffère entre les supports en cuivre et en fibre. Les étapes ci-dessous décrivent une séquence d'installation générale qui est couramment suivie dans les projets de câblage commerciaux, bien que les codes locaux, les instructions du fabricant de câbles et les spécifications du projet doivent toujours avoir la priorité sur toute description générale.

1. Planifiez les itinéraires de câbles et étiquetez les deux extrémités de chaque câble avant de commencer l'installation, de sorte que la connexion au niveau du port cat6 du panneau de brassage ou de l'adaptateur de panneau de fibre corresponde à la plaque frontale réseau ou à la prise murale correspondante.
2. Montez le panneau de brassage, les plaques de remplissage vierges du panneau de brassage et le matériel de gestion des câbles à l'intérieur du rack ou du boîtier mural, en laissant un espace suffisant pour le rayon de courbure des câbles sur la face arrière du panneau.
3. Terminez chaque câble en cuivre dans une prise trapézoïdale Cat6 ou une prise trapézoïdale RJ45 à l'aide de l'outil de terminaison spécifié par le fabricant de la prise, puis enclenchez la prise trapézoïdale terminée dans le panneau de brassage ou l'ouverture de la plaque frontale du réseau.
4. Pour un panneau de brassage à fibre optique, acheminez la fibre entrante dans la position du plateau d'épissure ou de l'adaptateur, effectuez l'épissage par fusion ou la connecteurisation, et dressez la longueur de fibre excédentaire à l'intérieur du plateau pour aider à maintenir le rayon de courbure minimum spécifié pour le type de câble.
5. Testez chaque liaison terminée avec un testeur de certification de câble approprié ou un ensemble de test de perte optique avant de mettre la connexion en service, et enregistrez les résultats pour référence future.
6. Étiquetez clairement l'avant du panneau de brassage, la façade et les ports du panneau de fibre optique, en faisant correspondre la documentation créée lors de la phase de planification.

Considérations de compatibilité pour les composants de câblage en fibre et en cuivre

Étant donné que les composants du système de câblage structuré sont produits par de nombreux fabricants différents, la compatibilité est généralement assurée par le respect de normes mécaniques et électriques communes plutôt que par une conception exclusive unique. Les prises Keystone, qu'elles soient décrites comme une prise Keystone Cat6 ou une prise Keystone RJ45 générale, sont construites selon une empreinte Keystone standardisée, de sorte que les prises de différentes lignes de composants de produits de câbles structurés peuvent généralement être insérées dans le même panneau de brassage ou la même ouverture de plaque frontale réseau. Dans les applications fibre, la compatibilité est centrée sur le type d'adaptateur et de connecteur plutôt que sur une empreinte clé, de sorte qu'un panneau de brassage à fibre optique équipé d'adaptateurs SC est généralement compatible avec les cordons de brassage et les tresses à terminaison SC, tandis qu'un panneau équipé de LC nécessite des cordons à terminaison LC, quel que soit le fabricant de panneau de fibre qui a produit le boîtier. Il est généralement conseillé aux acheteurs évaluant un fournisseur de panneaux de brassage à fibre optique, un fabricant de panneaux de brassage ODF ou une usine de panneaux de brassage à fibre montés en rack pour un nouveau projet de confirmer le type d'adaptateur, le nombre de ports et la hauteur de l'unité de rack par rapport à leur installation de câblage existante avant de passer une commande, car les types de connecteurs incompatibles ne peuvent pas être couplés sans une conversion d'adaptateur. La confirmation de ces détails à l'avance permet d'éviter les retouches et permet une transition plus fluide lors de l'extension d'une solution de câblage réseau existante avec une capacité supplémentaire de panneau de brassage, de prise Keystone ou de panneau de brassage à fibre optique.

À propos de Yuyao Simante Network Communication Equipment Co., Ltd

Yuyao Simante Network Communication Equipment Co., Ltd est un fabricant professionnel de solutions de câblage réseau et de produits à fibre optique, intégrant la conception, le développement, la vente et le service. En près de 20 ans de service, l'entreprise s'est concentrée sur la satisfaction des besoins des clients grâce à une expertise en ingénierie appliquée, dans le but d'apporter de la valeur aux clients dès les premières étapes de la communication du projet. Basé sur un système de recherche et développement mature, la stabilité de la qualité des produits est abordée dès la phase de conception. La société dispose d'une équipe technique de plus de 10 ingénieurs et de plus de 30 techniciens à temps plein qui continuent de contribuer de manière professionnelle à l'amélioration de la qualité et aux mises à jour des produits, y compris les gammes de produits de panneaux de brassage à fibre optique, de prises Keystone, de panneaux de brassage et de façade référencés tout au long de cet article.
