Qu'est-ce que la façade réseau et les types

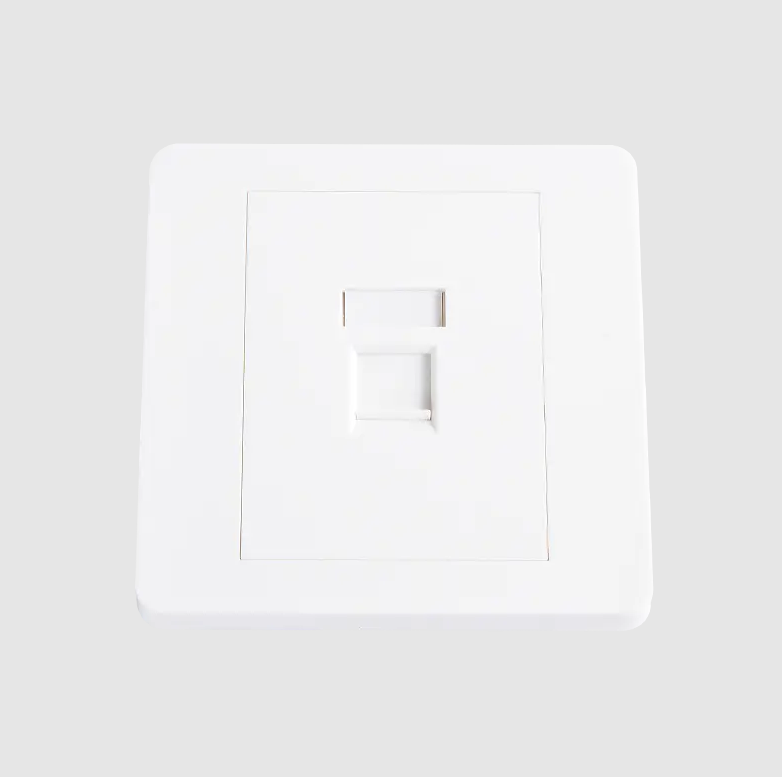

Un façade réseau est un panneau mural installé dans les maisons, les bureaux et les centres de données qui fournit une interface propre et sécurisée pour connecter des câbles réseau, tels qu'Ethernet ou fibre optique, à des systèmes de câblage structuré. Il agit comme l'extrémité visible du câblage mural, acceptant les prises ou modules Keystone qui relient le câblage interne aux ports orientés utilisateur. Plutôt que de laisser les câbles exposés ou mal terminés, une façade réseau organise et protège les connexions tout en offrant une finition professionnelle. Disponibles en configurations monoport à 6 ports ou plus, les façades sont un composant fondamental de toute installation réseau structurée.

Qu'est-ce qu'un Façade réseau

Un network faceplate is a flat plate—typically made of plastic or metal—that mounts flush against a wall or surface and houses one or more keystone jacks, RJ45 ports, or fiber adapters. It connects the structured in-wall cabling to devices like computers, phones, or switches through a simple plug-in interface.

Les façades sont utilisées dans les réseaux résidentiels, les infrastructures informatiques commerciales et les environnements industriels. Ils sont installés dans des boîtiers muraux (également appelés boîtiers arrière) encastrés dans le mur, donnant à l'installation un aspect fini. Une distinction clé est que la façade elle-même ne termine pas les fils : cette fonction appartient au prise trapézoïdale inséré dans les ports de la façade.

Les applications courantes incluent :

• Prises de données Ethernet dans les bureaux et les maisons
• Points de connexion téléphonique
• Panneaux de terminaison à fibre optique sur les murs
• Unudio/video signal distribution in conference rooms
• Prises murales USB et HDMI dans les bâtiments intelligents


Principaux types de Façade réseaus

Les façades réseau sont disponibles en plusieurs types distincts, chacun adapté à différentes normes de câblage, nombre de ports et environnements d'installation. Comprendre les différences permet de garantir la bonne sélection pour un projet donné.

1. Façade Keystone (plaque modulaire)

Le type le plus largement utilisé, plaques frontales Keystone accepte les prises keystone interchangeables dans un format enfichable. Cette modularité permet à la même façade de prendre en charge les prises Ethernet (Cat5e, Cat6, Cat6A), coaxiales, fibre, USB ou HDMI simplement en changeant le module inséré. Le nombre de ports varie généralement de 1 à 6 ports par façade.

Les plaques frontales Keystone sont préférées dans les installations commerciales car elles permettent des mises à niveau futures sans remplacer la totalité de la prise murale : seule la prise Keystone doit être remplacée.

2. Façade à port fixe

Les façades à ports fixes sont dotées de ports intégrés non amovibles directement intégrés à la plaque. Celles-ci sont courantes dans les installations téléphoniques existantes et les projets résidentiels à moindre coût. Bien que moins flexibles que les types Keystone, ils sont souvent plus économiques pour les déploiements à usage unique où le type de câble ne changera pas.

3. Plaque frontale à fibre optique

Conçues spécifiquement pour le câblage à fibre optique, ces façades abritent des adaptateurs LC, SC, ST ou MTP/MPO. Ils sont utilisés dans des environnements à haut débit tels que les centres de données, les campus universitaires et les réseaux fédérateurs d'entreprise où les vitesses de transmission de données dépassent 10 Gbit/s . Les plaques frontales en fibre doivent protéger les connecteurs optiques de la poussière et des dommages physiques. Elles incluent donc généralement des capuchons anti-poussière ou des ports obturés.

4. Plaque frontale à montage en surface

Là où découper dans les murs n'est pas pratique, comme dans les bâtiments plus anciens, les structures en béton ou les installations temporaires, les plaques frontales pour montage en surface sont fixées directement à la surface du mur plutôt que encastrées dans celui-ci. Ils sont livrés avec un boîtier arrière intégré et sont plus rapides à installer, bien que légèrement plus visibles visuellement.

5. Boîte de sol / plaque frontale sous le sol

Utilisées dans les bureaux ouverts et les salles de conférence, les façades de boîtes de sol sont installées dans des planchers surélevés ou des sols en béton. Ils fournissent des connexions de données, d’alimentation et AV au niveau du bureau sans acheminement mural. Un seul caisson au sol peut abriter 4 à 12 ports , combinant des prises Ethernet, d'alimentation et multimédia dans une seule unité.

6. Façade multimédia/combinée

Les façades multimédia acceptent des types de signaux mixtes dans une seule plaque, par exemple en combinant des ports Ethernet RJ45, HDMI, USB-A et des prises audio 3,5 mm. Ceux-ci sont particulièrement populaires dans les salles de conférence, les salles de classe et les configurations de cinéma maison modernes où plusieurs types de connexion sont nécessaires à un seul emplacement de prise.

Comparaison des types de façades réseau courants

Composants clés d'un système de façade réseau

Un complete faceplate installation involves several components working together:

• Corps de la façade : La plaque extérieure dans des tailles standard telles que les formats UK simple (86 × 86 mm), UK double (86 × 146 mm) ou US 1-gang/2-gang
• Prises Keystone : modules enfichables qui terminent les câbles Cat5e, Cat6, Cat6A ou fibre et acceptent les fiches RJ45 ou les connecteurs fibre
• Boîte arrière / boîte murale : Un boîtier encastré monté à l'intérieur du mur sur lequel la façade se visse
• Étiquettes/icônes de port : Marqueurs d'identification, à code couleur ou étiquetés par texte, pour distinguer les ports de données, vocaux ou AV
• Capuchons anti-poussière : Capots de protection pour les ports inutilisés, particulièrement critiques dans les applications fibre optique

Façade réseau Normes et catégories de câbles

Les performances d'une installation de façade réseau dépendent du câblage et des prises Keystone utilisées. Les façades doivent être adaptées à la catégorie de câble déployée :

• Cat5e : Prend en charge jusqu'à 1 Gbit/s à 100 MHz ; adapté à la plupart des réseaux résidentiels et commerciaux de base
• Cat6 : Prend en charge jusqu'à 1 Gbit/s à 250 MHz avec de meilleures performances de diaphonie ; largement utilisé dans les déploiements de bureaux modernes
• Cat6A : Prend en charge jusqu'à 10 Gbit/s à 500 MHz ; requis pour les environnements haute densité et les applications PoE
• Chat8 : Prend en charge jusqu'à 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• Fibre (OM3/OM4/OS2) : Prend en charge 10G à 100G sur de plus longues distances ; nécessite des adaptateurs Keystone spécifiques à la fibre

Les organismes de normalisation tels que TIA-568 (Amérique du Nord) et ISO/IEC 11801 (international) définissent les exigences de performances des canaux auxquelles les plaques frontales et les prises doivent répondre pour réaliser des installations de câblage structuré certifiées.

Comment choisir la bonne façade réseau

La sélection de la bonne façade dépend de plusieurs facteurs pratiques :

Nombre de ports

Déterminez le nombre de connexions nécessaires à chaque emplacement. Un poste de travail de bureau standard nécessite généralement 2 ports (une donnée, une de rechange ou une voix), tandis qu'une station AV en classe peut avoir besoin de 4 à 6 ports. Évitez de trop spécifier pour que les pénétrations dans les murs restent gérables.

Environnement d'installation

Pour les nouvelles constructions ou les rénovations, les plaques frontales Keystone encastrées offrent la finition la plus propre. Pour les bâtiments existants où le passage des murs n'est pas réalisable, les options de montage en surface éliminent le besoin de faire passer les câbles à travers les murs. Les environnements industriels et extérieurs nécessitent des plaques frontales classées IP (par exemple IP44 ou IP55) avec protection contre la poussière et l'humidité.

Type de câble et exigences de vitesse

Faites correspondre les prises Keystone à la catégorie de câble en cours d'exécution. L'installation de prises Cat6A dans une infrastructure Cat5e gaspille un investissement, tandis que l'installation de prises Cat5e dans une installation Cat6A crée un goulot d'étranglement en termes de performances au niveau de la sortie : le maillon le plus faible définit la vitesse maximale du canal.

Unesthetic and Regulatory Standards

Dans les environnements réglementés tels que les établissements de santé ou les établissements gouvernementaux, les plaques frontales peuvent devoir se conformer à des normes spécifiques de codage couleur ou à des exigences d'assemblage de murs coupe-feu. Les espaces commerciaux spécifient souvent une finition cohérente (blanc, ivoire ou acier brossé) pour correspondre aux normes de design d'intérieur.

Façade réseau et panneau de brassage : principales différences

Un common point of confusion is distinguishing a network faceplate from a patch panel. While both terminate structured cabling, their roles differ significantly:

• Façade : Installé au point final de l'utilisateur (bureau, mur, sol) ; fournit 1 à 6 ports par emplacement ; connecte les appareils finaux au câblage mural
• Panneau de brassage : Installé dans le rack réseau ou la salle de télécommunications ; consolide tous les chemins de câbles muraux (souvent 24 à 48 ports par panneau ); se connecte aux commutateurs via des cordons de brassage

Ensemble, la façade et le panneau de brassage forment les deux extrémités d'un canal de câblage structuré, avec le câble horizontal encastré entre eux.

Conseils d'installation pratiques

Une installation correcte garantit à la fois performances et longévité :

1. Unlways leave au moins 30 cm de jeu de câble à l'intérieur du boîtier arrière pour permettre une nouvelle terminaison en cas de panne d'un cric
2. Maintenez la torsion de la paire aussi près que possible du point de terminaison de la prise Keystone : une détorsion de plus de 13 mm (0,5 pouces) dégrade les performances Cat6 et Cat6A.
3. Étiquetez clairement chaque port sur la façade et sur le port du panneau de brassage correspondant en utilisant un schéma de numérotation cohérent (par exemple, F1-D1 = Étage 1, Bureau 1)
4. Utilisez des capuchons anti-poussière sur les emplacements Keystone inutilisés pour éviter l'accumulation de débris à l'intérieur du boîtier arrière.
5. Pour les installations fibre, nettoyez tous les connecteurs avec les outils appropriés avant les tests ; les extrémités des fibres contaminées sont les principale cause de pannes de liaison fibre optique
6. Testez chaque prise terminée avec un certificateur de câble (pas seulement un testeur de continuité) pour confirmer que le canal répond à la norme TIA ou ISO requise
