Choisir le bon type de câble est crucial lors de la création d’un système de câblage réseau efficace et stable. En termes simples, si votre environnement présente des interférences électromagnétiques (EMI) ou des interférences radioélectriques (RFI) élevées, telles que des ateliers d'usine, des hôpitaux ou de grands centres de données, vous devez utiliser Cordons de brassage blindés ; pour les environnements avec moins d'interférences, tels que les réseaux domestiques ordinaires ou les bureaux de petite et moyenne taille, les câbles à paire torsadée non blindée (UTP) constituent une option plus rentable et plus facile à installer.
Que sont les cordons de brassage blindés ? Pourquoi sont-ils si importants ?

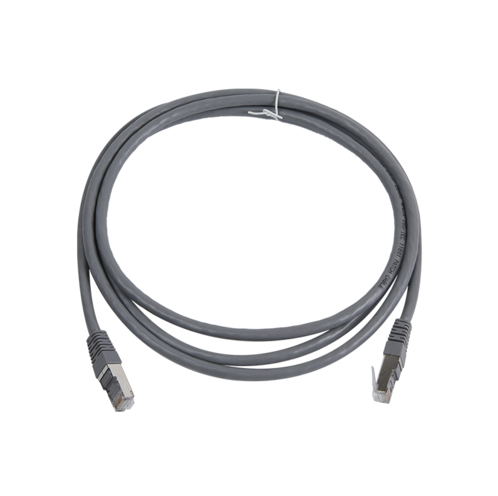

Les cordons de brassage à paires torsadées blindées (STP ou FTP) sont des câbles réseau avec une ou plusieurs couches de blindage métallique enroulées autour des paires torsadées. Cette « armure » sert principalement à bloquer physiquement les ondes électromagnétiques externes de pénétrer dans le câble et à empêcher les signaux internes de rayonner vers l'extérieur.
Dans des environnements de câblage complexes, cordons de brassage blindés agir comme des « gardes du corps » des données. Sans technologie de blindage, des champs électromagnétiques puissants (tels que ceux situés à proximité de générateurs, de moteurs d'ascenseur ou de lignes à haute tension) peuvent induire du bruit dans les câbles, entraînant une augmentation des taux d'erreur, des pertes de données et, dans les cas graves, même des pannes de réseau.
Principaux avantages des cordons de brassage blindés :
- Capacité anti-interférence supérieure : résiste efficacement aux EMI et aux RFI, garantissant l’intégrité de la transmission des données.
- Diaphonie réduite : en particulier dans les chemins de câbles où les câbles sont densément regroupés, les cordons de brassage blindés réduisent efficacement le couplage des signaux entre les câbles (c'est-à-dire la diaphonie exogène ANEXT).
- Sécurité accrue : la couche de blindage réduit les fuites de rayonnement électromagnétique, ce qui rend plus difficile l'écoute clandestine des données.
Scénarios approfondis : Quand est-il essentiel de choisir des cordons de brassage blindés ?
Tous les réseaux n'ont pas besoin d'être « entièrement blindés », mais dans les scénarios spécifiques suivants, le déploiement de cordons de brassage blindés et d'un système de câblage blindé correspondant est une exigence obligatoire :
- Environnements industriels : les lignes de production d'automatisation d'usine sont remplies de gros moteurs, de machines à souder et de convertisseurs de fréquence, qui génèrent un bruit électromagnétique important.
- Institutions médicales : dans les hôpitaux, à proximité des salles d'IRM et des appareils à rayons X, des cordons de brassage blindés de haute qualité doivent être utilisés pour empêcher les équipements médicaux et les signaux réseau d'interférer les uns avec les autres.
- Centres de données haute densité : lorsque des centaines ou des milliers de câbles réseau sont étroitement regroupés dans des racks de serveurs et fonctionnent à des vitesses de 10 Gigabit (10GBase-T) ou plus, l'utilisation de câbles de brassage blindés Cat6A résout efficacement le problème de diaphonie entre les câbles.
- Gouvernement et organisations confidentielles : pour la sécurité des informations et la prévention des fuites, les systèmes blindés sont le choix préféré.
Quand choisir des câbles de brassage non blindés (UTP) ?
Si votre environnement de câblage est relativement « propre », les câbles à paires torsadées non blindées (UTP) restent le choix courant. Pour la plupart des immeubles de bureaux commerciaux, des écoles et des particuliers, les câbles de brassage UTP offrent des avantages significatifs :
- Coût inférieur : le coût des câbles et des connecteurs et panneaux de brassage qui les accompagnent est généralement inférieur à celui des systèmes blindés.
- Installation plus facile : ils sont plus flexibles, plus faciles à plier et à acheminer dans des conduits et ne nécessitent pas de procédures de mise à la terre complexes.
- Suffisant pour les besoins quotidiens : en l'absence de sources d'interférences fortes, les câbles de raccordement non blindés Cat6 qualifiés peuvent répondre pleinement aux besoins de transmission Gigabit ou même de transmission 10 Gigabit à courte distance.
Guide de comparaison : principales différences entre les câbles de brassage blindés et non blindés
- Résistance aux interférences : Les câbles de brassage blindés ont des performances anti-interférences extrêmement fortes. Grâce à la couche de blindage métallique, ils peuvent « immuniser » efficacement contre les interférences électromagnétiques externes (EMI) et les interférences radiofréquences (RFI), ce qui les rend idéaux pour les environnements électromagnétiques complexes. Les câbles à paire torsadée non blindée (UTP) reposent principalement sur la structure à paire torsadée pour annuler le bruit, adaptée aux environnements ordinaires.
- Exigences du système de mise à la terre : Les câbles de brassage blindés nécessitent une mise à la terre stricte aux deux extrémités, tandis que les câbles de brassage non blindés ne nécessitent pas de mise à la terre, ce qui simplifie la configuration.
- Difficulté d'installation et propriétés physiques : Les câbles blindés sont plus épais, plus rigides et nécessitent une manipulation précise, tandis que les câbles non blindés sont plus fins, flexibles et plus faciles à installer.
- Coût : Les cordons de brassage blindés sont plus chers et demandent plus de main-d'œuvre à installer, tandis que les cordons de brassage non blindés sont moins chers et plus faciles à entretenir.
- Applications typiques : Les cordons de brassage blindés sont idéaux pour les environnements à fortes interférences tels que l'automatisation industrielle, les grands centres de données, les salles d'imagerie médicale et les aéroports. Les cordons de brassage non blindés conviennent aux scénarios quotidiens tels que les réseaux domestiques, les petits et moyens bureaux et les écoles.
Le bon choix de câblage est la première étape vers un fonctionnement stable du réseau. Avant d'acheter, évaluez votre environnement électromagnétique sur site pour vous assurer que les cordons de brassage blindés sont utilisés là où ils sont le plus nécessaires.
