1. Grade de conception du produit: Connecteur universel Grade 2
2. Peut être installé sur le mur ou le bureau.
3. Méthode de connexion: Jack RJ45 avec cavalier, IDC terminé avec un câblage horizontal.
4. Exigences de protection de l'environnement: Répondre aux normes ROHS

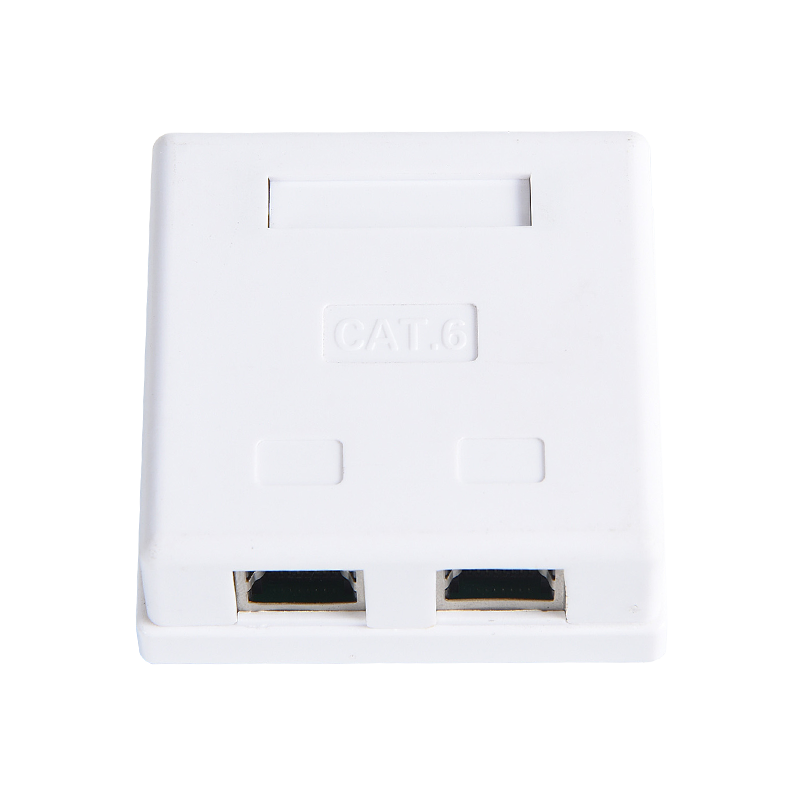

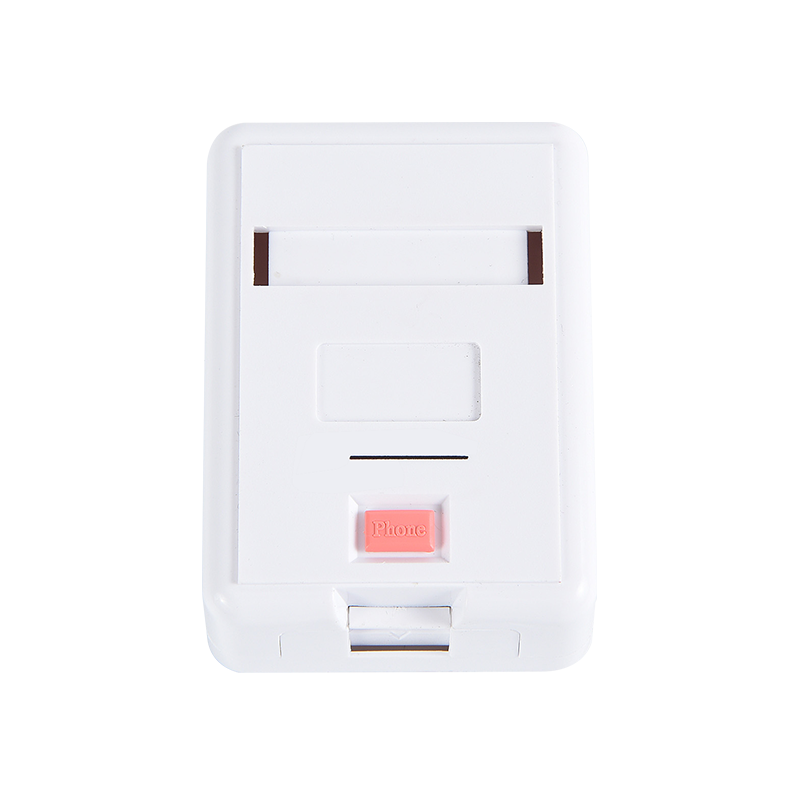

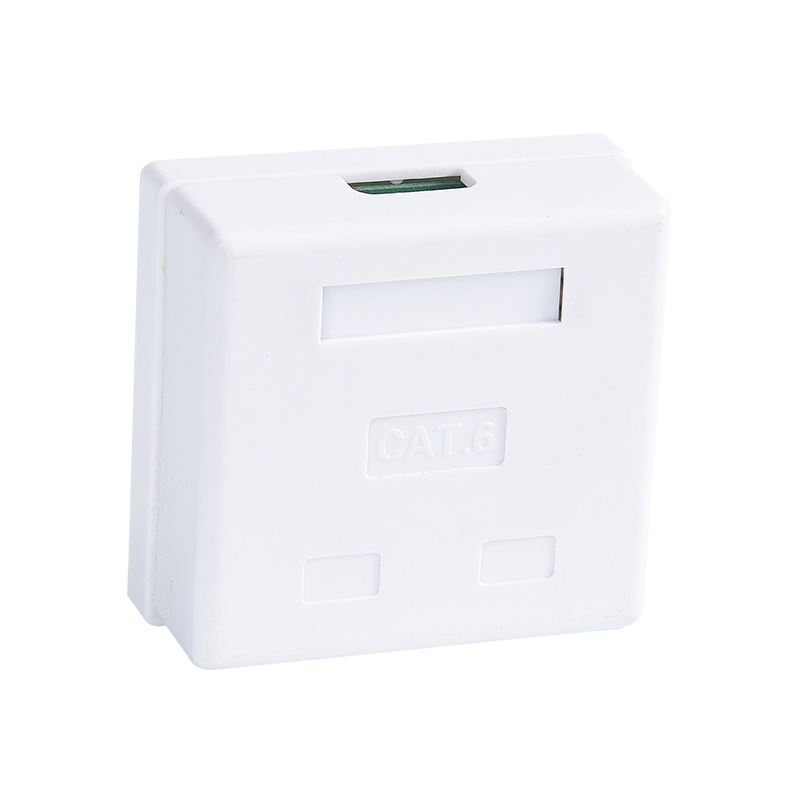

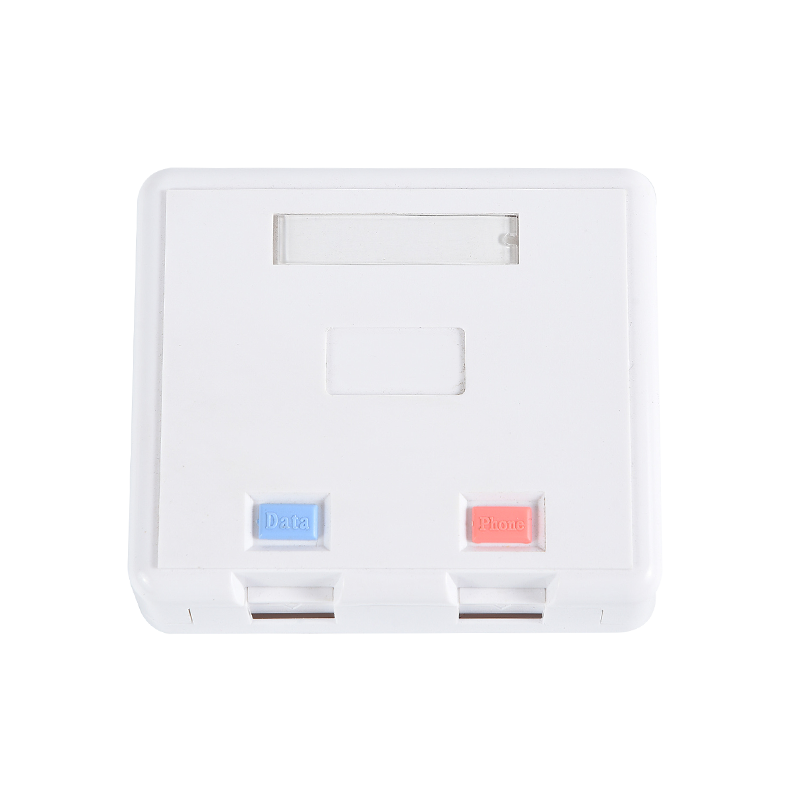

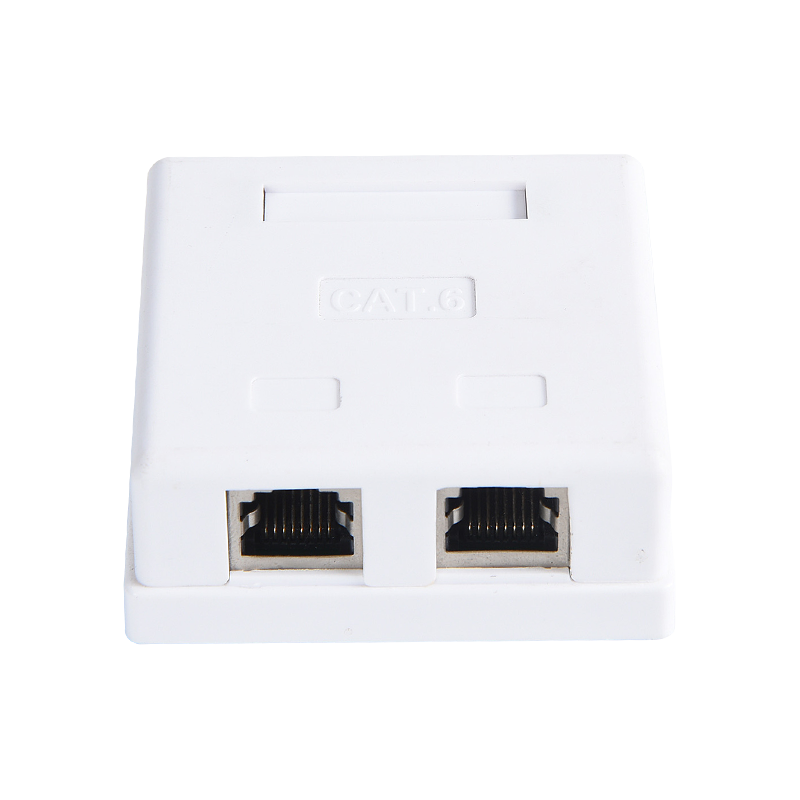

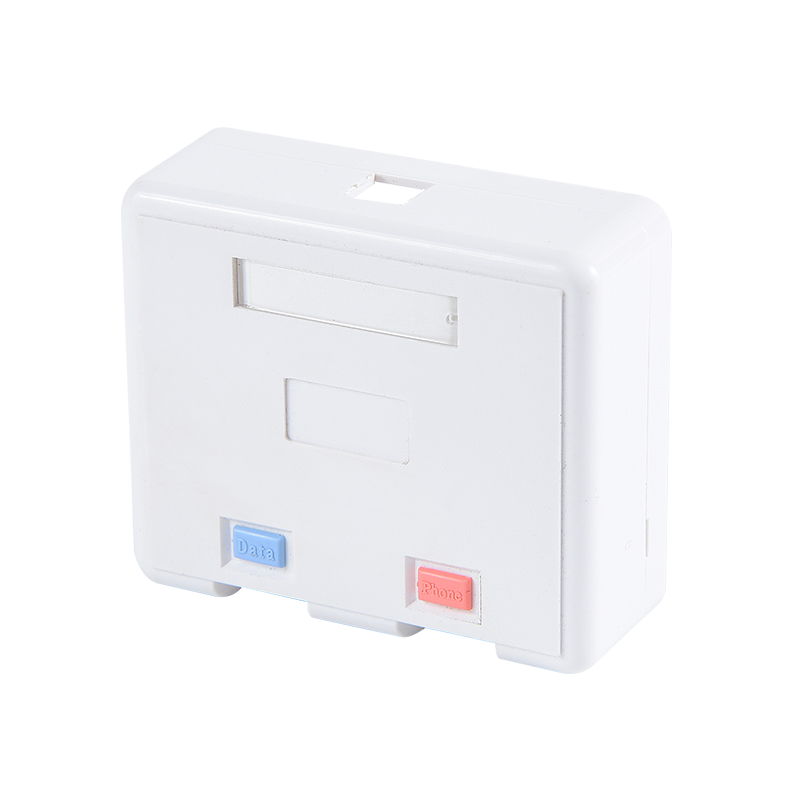

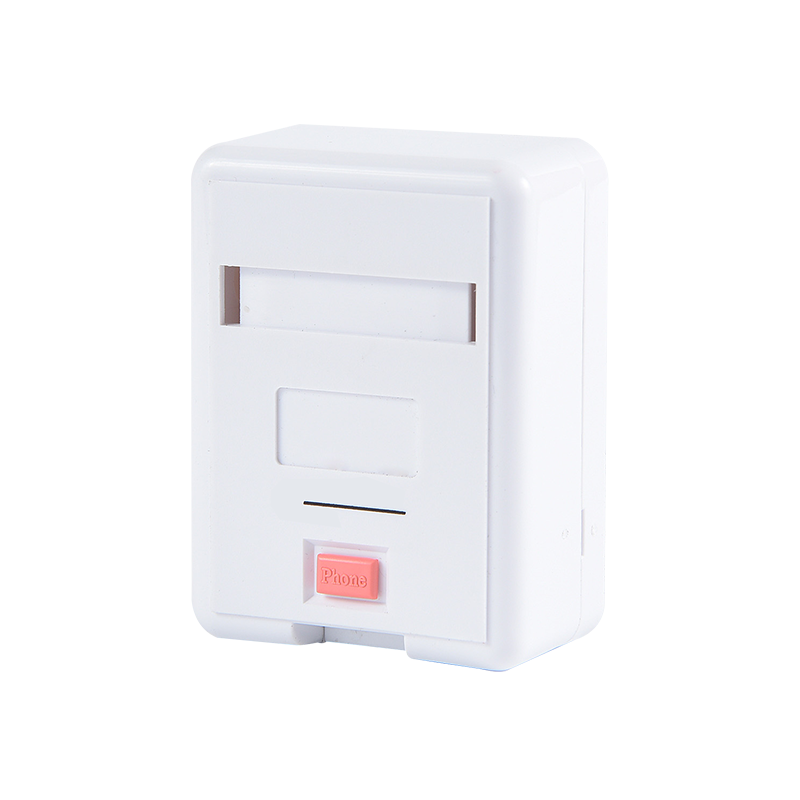

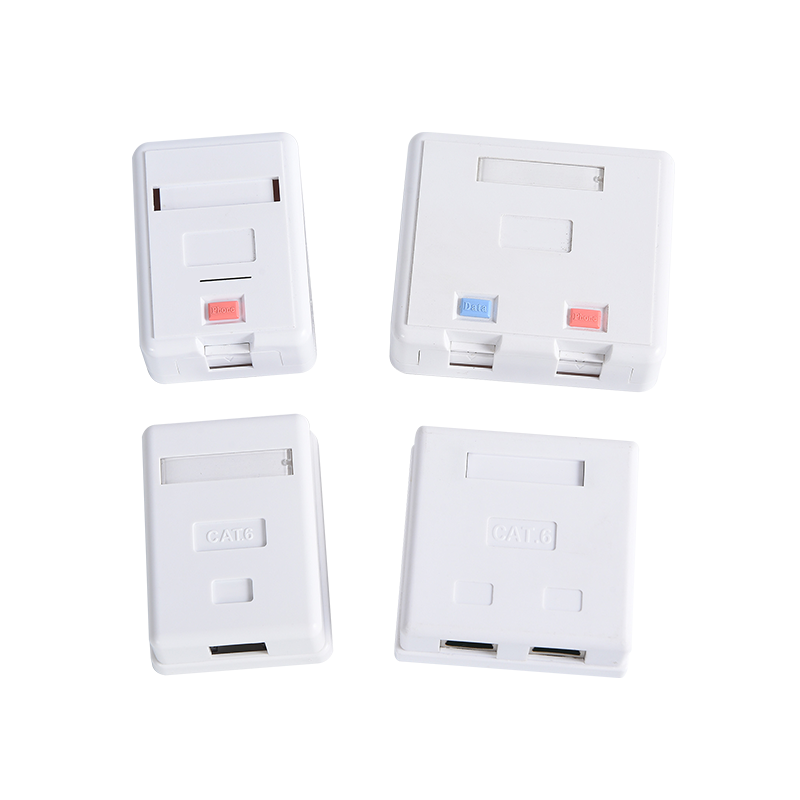

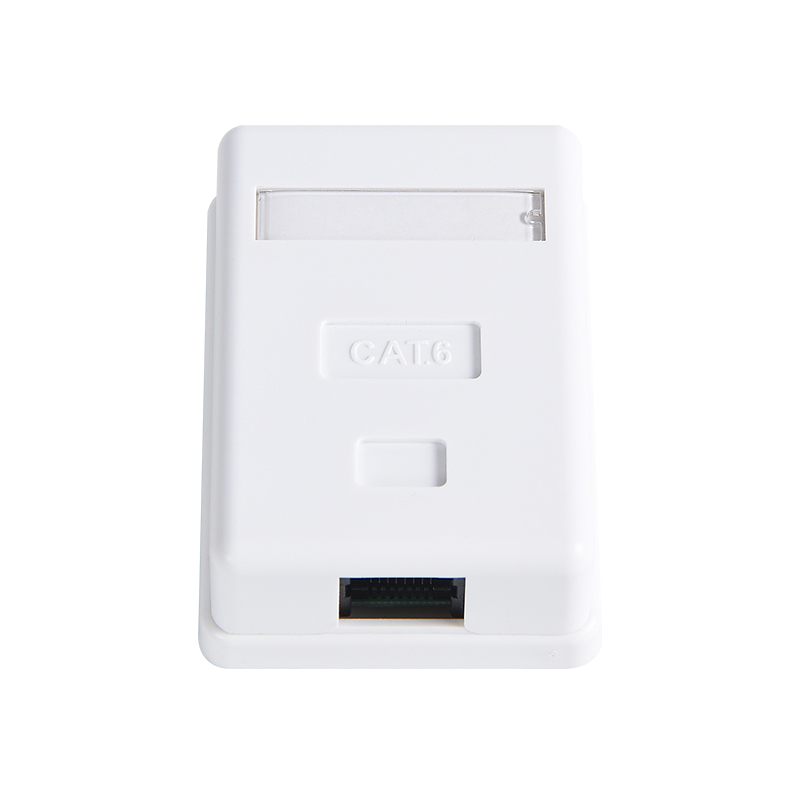

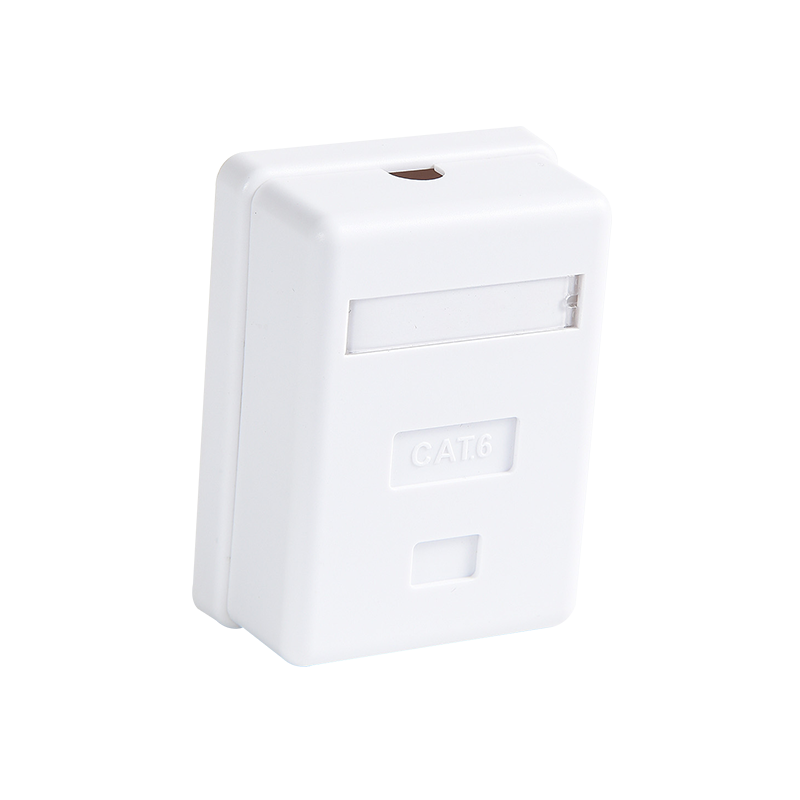

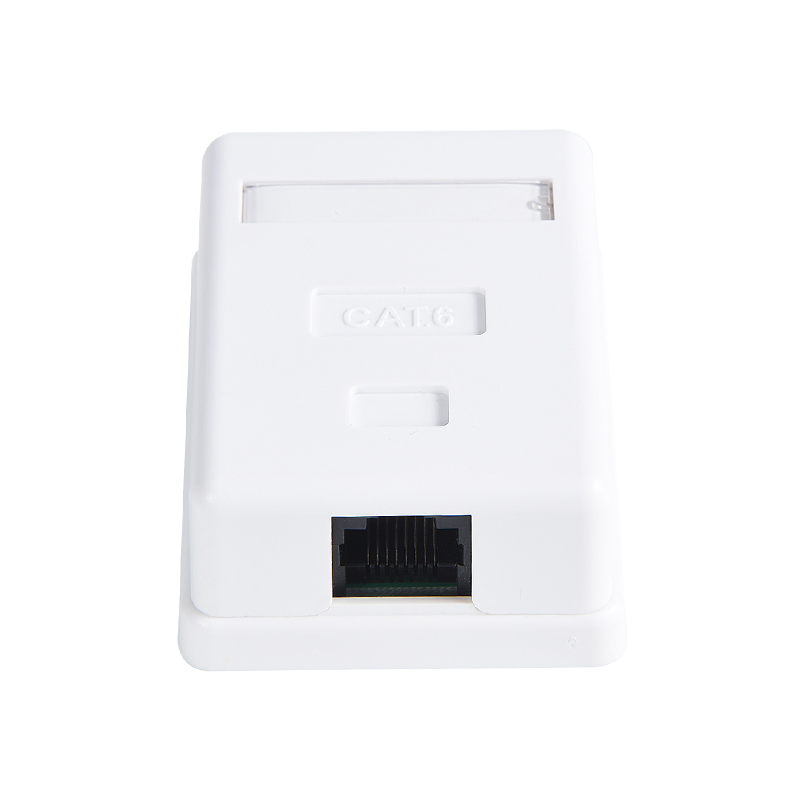

5. Introduction des matériaux: Ce produit de boîte de bureau est utilisé pour connecter le câblage horizontal et le câblage de la zone de travail au même étage du bâtiment, et est principalement utilisé pour l'équipement de câblage et l'équipement de terminal ou la connexion de conversion de l'adaptateur. Les câbles d'accouplement et d'accouplement des produits sont les câbles de paire torsadés en cuivre et les cavaliers en cuivre.
6. Relation inter-correspondance: utilisation avec les connecteurs de la même série standard
7. Norme applicable: Spécification générale: YD / T 926.1-2009
Inférieur à la norme: YD / T 926.3-2009
8. Paramètres techniques:
Caractéristiques électriques:
A. Plage de fréquences: 1 ～ 250 MHz
B. Tension de travail: 125 V
C. Tension résiste: DC1000V (AC750V) 1 min sans panne et phénomène d'arc
D. Atténuation de la diaphonie à proximité Suivant: ≥2,5 dB
E. Résistance à l'isolation: valeur initiale ≥ 100mΩ
Après un test de chaleur humide constante ≥ 100mΩ
Propriétés mécaniques:
A. Force d'insertion et force de retrait: la force d'insertion n'est pas supérieure à 20n, et la force de retrait n'est pas inférieure à 20n
B. Effet du dispositif de connexion du connecteur: 50N 60 ± 5s
C. Terminal IDC est serré à 22 ~ 26AWG Paire torsadé
Durabilité:
A. Le nombre de fois où la prise et la douille sont insérées: 750 fois
B. Nombre de terminaisons métalliques: 250 fois
9. Traitement des matériaux et en surface:
A. Matériau métallique:
Aiguille en or: bronze phosphore plaqué or
Terminal de fil de carte IDC: Bronze phosphore nickel plaqué
B. Matériaux non métalliques:
Plastic: PC Polycarbonate
C. Épaisseur de la couche plaquée or: 6 ~ 50U plaquée or
D. Matière PCB: FR4
10. Performance environnementale: température: -25 ～ 70 ℃ Humidité: ≤85% (température 85 ℃ ± 3 ℃)
Test de pulvérisation saline:
A. La valeur de pH de la solution saline avant l'atomisation se situe entre 6,5 et 7,2 (35 ± 2 ℃);
B. La solution saline est préparée avec du chlorure de sodium (chimiquement pur, analytiquement pur) et d'eau distillée ou déionisée.
Sa concentration est (5 ± 0,1)% (pourcentage de masse);
C. L'atomisation continue est adoptée et la durée recommandée est de 48h;
D. Lors de l'atomisation, il est nécessaire d'empêcher les impuretés telles que l'huile et la poussière et la température et l'humidité de l'air du jet affectant les travaux.
conditions pour l'espace.

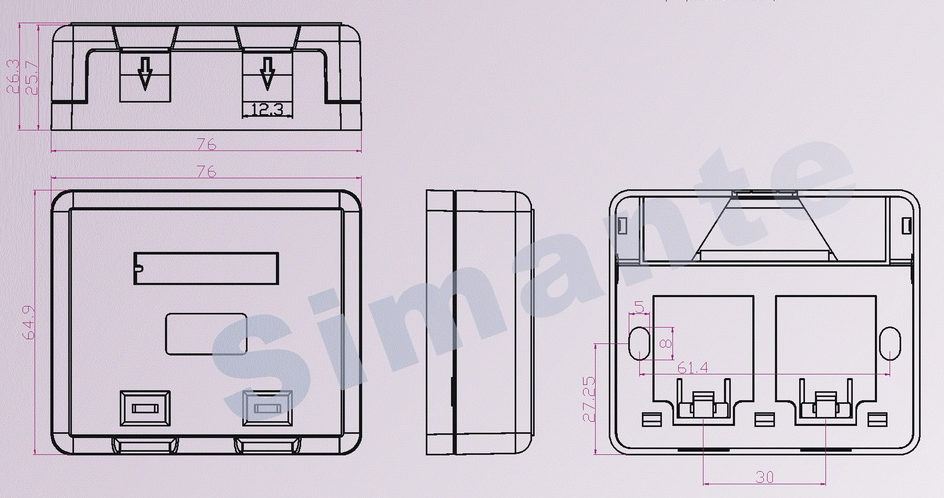

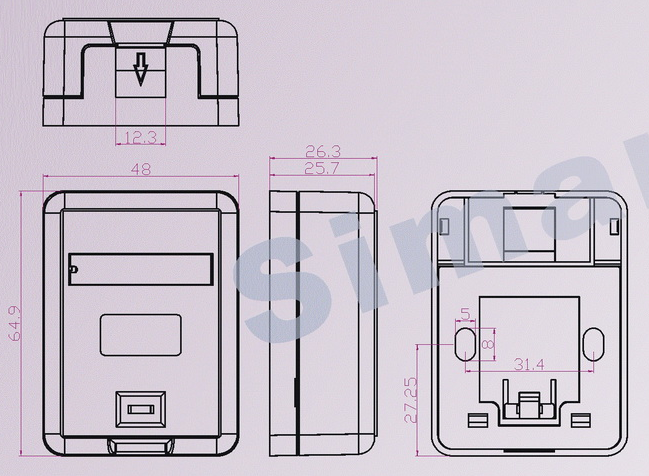

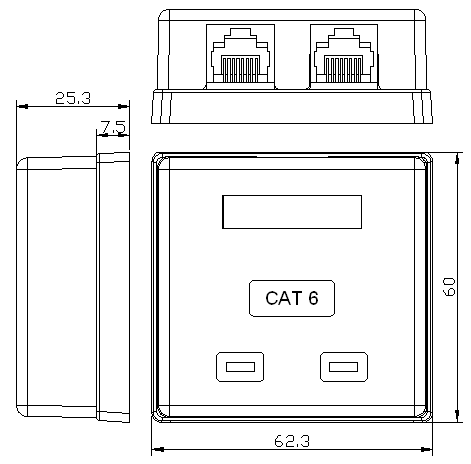

11. Dessin de contour et taille maximale personnalisée
12. Emballage et stockage: le produit est placé dans un sac blister spécial, puis placé dans une boîte en carton, et les accessoires du produit sont placés en même temps, et une étiquette indiquant le modèle et la quantité de produit sont fixés dans le coin supérieur gauche de l'avant du carton et le placent dans le carton. Les produits emballés doivent être stockés dans un entrepôt où la température ambiante est de -5 ℃ ~ 30 ℃, l'humidité relative ne dépasse pas 70%, et il n'y a pas d'acide, d'alcali et d'autres gaz corrosifs dans l'air environnant, et la période de stockage est de trois ans.
Quantité d'emballage régulière: 10 boîtes par boîte, 20 par boîte, 200 par boîte.
13. Remarque: Marque d'utilisation du produit: Emballage spécifié du client.
